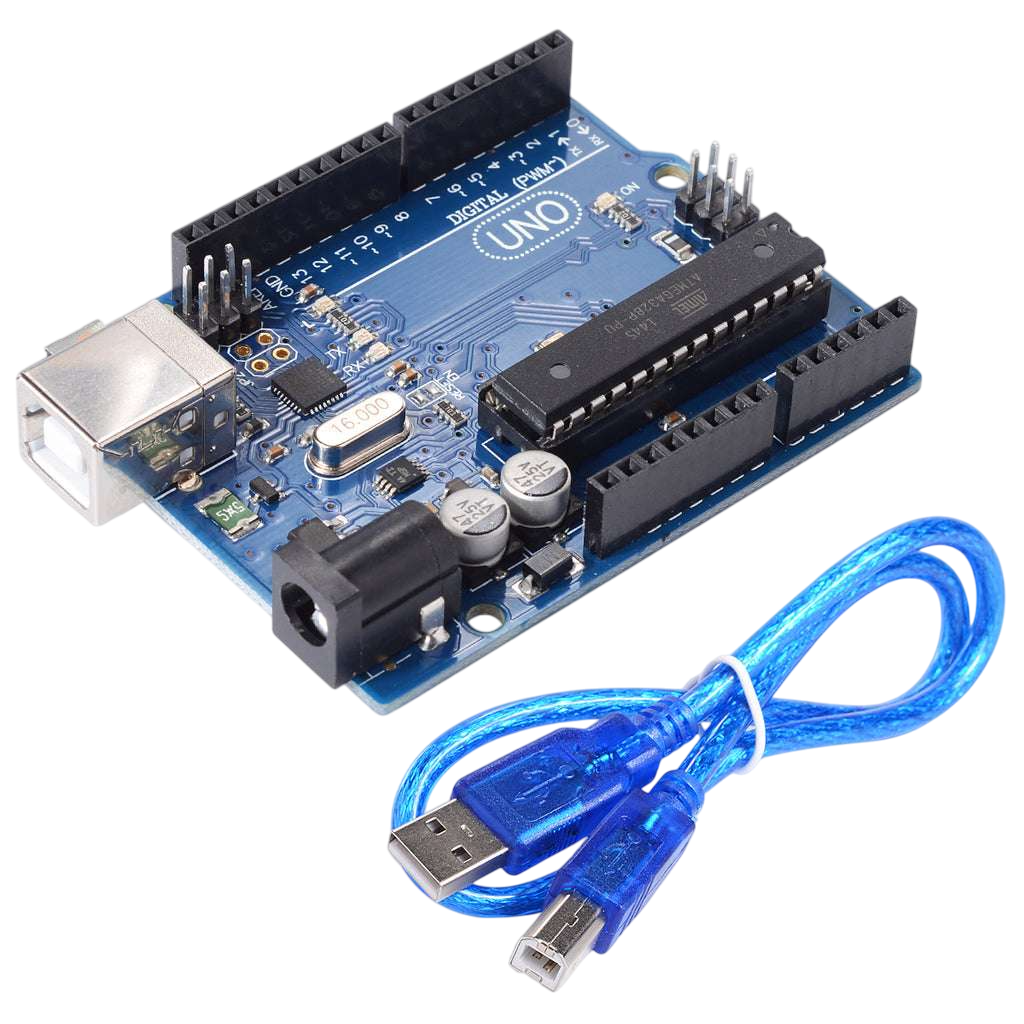

El Arduino UNO R3 es una de las placas de desarrollo más populares en el mundo de la electrónica y la robótica. Su versatilidad, facilidad de uso y amplia comunidad de soporte lo convierten en una excelente opción para principiantes que desean iniciarse en la programación de microcontroladores y automatización de proyectos.
Características principales del Arduino UNO R3
El Arduino UNO R3 cuenta con un microcontrolador ATmega328P, capaz de ejecutar instrucciones de código en lenguaje C/C++ mediante el entorno de programación Arduino IDE. Entre sus características más destacadas encontramos:
- Voltaje de operación: 5V
- Voltaje de entrada: 6-20V (recomendado 7-12V)
- Pines digitales: 14 (6 con capacidad PWM)
- Pines analógicos: 6
- Memoria Flash: 32 KB (0.5 KB utilizados por el bootloader)
- SRAM: 2 KB
- EEPROM: 1 KB
- Frecuencia de reloj: 16 MHz
- Interfaz de comunicación: UART, SPI, I2C

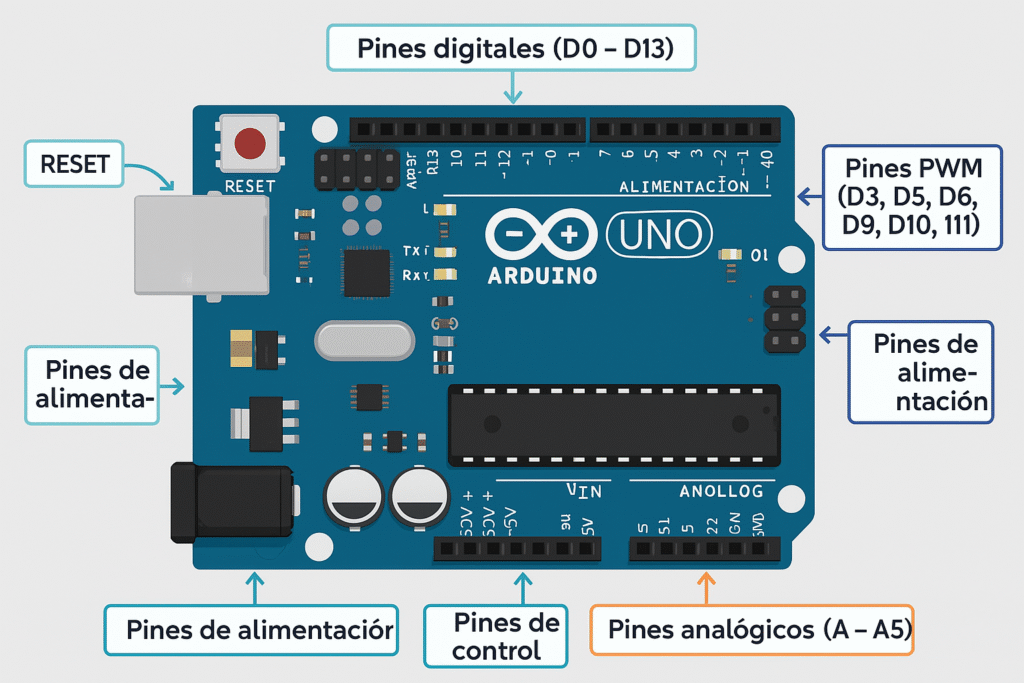

Descripción de los pines y su uso
El Arduino UNO R3 cuenta con diferentes secciones de pines, cada una con una función específica:
1. Pines digitales (D0 – D13)
Estos pines pueden actuar como entradas o salidas de señales digitales, donde el estado puede ser ALTO (HIGH) o BAJO (LOW).
- Pines PWM (D3, D5, D6, D9, D10, D11): Permiten modular señales con diferentes niveles de voltaje, útiles para controlar servomotores y variaciones de luz en LEDs.
- Pines de comunicación:
- D0 (RX) y D1 (TX): Para transmisión de datos vía UART (Serial).
- D10, D11, D12 y D13: Usados para SPI, protocolo de comunicación con sensores y dispositivos externos.
2. Pines analógicos (A0 – A5)
Estos pines permiten leer valores de sensores analógicos, como temperatura, humedad o luz, con una resolución de 10 bits.
3. Pines de alimentación
- Vin: Entrada de voltaje directo desde una fuente externa (7-12V recomendado).
- 5V: Fuente regulada para alimentar periféricos.
- 3.3V: Fuente de bajo voltaje para componentes que requieren 3.3V.
- GND: Tierra eléctrica del circuito.
4. Pines de control
- AREF: Referencia de voltaje para lecturas analógicas.
- RESET: Permite reiniciar la ejecución del programa cargado en el microcontrolador.
Notas de uso y sugerencias de cuidado
1. Alimentación adecuada
Evitar alimentar el Arduino con voltajes superiores a 12V, ya que esto puede dañar el regulador de voltaje integrado.
2. Protección de pines
No exceder la corriente máxima de 40mA por pin digital y evitar conexiones directas a cargas de alto consumo sin protección.
3. Uso de comunicación serial
Cuando se utilicen RX/TX, evitar usar estos pines para otras conexiones en proyectos que requieran comunicación con la computadora.
4. Protección contra cortocircuitos
Siempre revisar las conexiones antes de energizar el circuito para evitar daños en la placa.
5. Entorno y almacenamiento
Mantener el Arduino en un lugar seco y evitar la exposición prolongada a temperaturas extremas o humedad.
Conclusión
El Arduino UNO R3 es una herramienta poderosa para iniciarse en la robótica y la automatización de proyectos electrónicos. Con un buen manejo de sus pines y funciones, se pueden desarrollar desde sistemas de control básico hasta robots más complejos. Su facilidad de programación y la amplia documentación disponible lo convierten en un excelente punto de partida para cualquier principiante.
¡Buena idea! Aquí tienes la sección adicional para el artículo:
Descarga del Driver CH340 para Arduino UNO Genérico
Algunas versiones genéricas del Arduino UNO utilizan el chip CH340 para la comunicación USB con la computadora. Para que el sistema reconozca correctamente la placa, es necesario instalar el driver CH340.
Pasos para instalar el driver CH340 en Windows
- Descargar el driver desde el siguiente enlace: Driver CH340 para Arduino UNO Genérico
- Descomprimir el archivo ZIP en una carpeta.
- Ejecutar el instalador (
setup.exe) y seguir las instrucciones en pantalla. - Conectar el Arduino UNO a la computadora y esperar a que el sistema lo reconozca.
- Verificar la instalación en el Administrador de Dispositivos (debe aparecer como
USB-SERIAL CH340).
