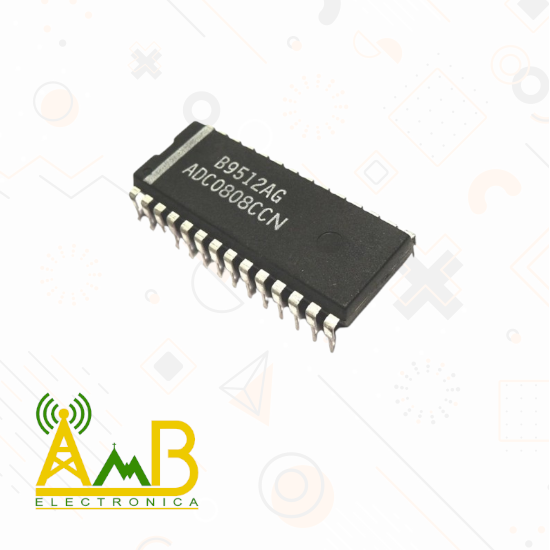

ADC0808CCN
El ADC0808CCN es un convertidor analógico-digital (A/D) de 8 bits con multiplexor de 8 canales, diseñado para sistemas de adquisición de datos. Integra un multiplexor analógico, lógica de control y convertidor A/D por aproximación sucesiva en un solo chip. Su encapsulado es DIP-28, ideal para montaje en placas perforadas o zócalos estándar.
Características
- Convertidor A/D de 8 bits por aproximación sucesiva
- Multiplexor analógico de 8 canales integrado
- Compatible con microprocesadores
- Tiempo de conversión típico: 100 μs
- Entrada analógica de rango 0–5 V
- Salida digital paralela de 8 bits
- Encapsulado DIP-28 para montaje en placa
- Operación con fuente única de +5 V
Especificación técnica
| Parámetro | Valor |
|---|---|
| Tipo de componente | Convertidor A/D con multiplexor |
| Resolución | 8 bits |
| Número de canales analógicos | 8 |
| Método de conversión | Aproximación sucesiva |
| Tiempo de conversión típico | 100 μs |
| Rango de entrada analógica | 0–5 V |
| Salida digital | 8 bits paralela |
| Encapsulado | DIP-28 (Dual Inline Package) |
| Tensión de alimentación | +5 V |
| Aplicación | Adquisición de datos |
Usos comunes
- Interfaces analógicas para microcontroladores
- Sistemas de adquisición de datos multicanal
- Conversión de sensores analógicos
- Electrónica educativa y de laboratorio
Enlace al datasheet
Consulta el datasheet completo en: datasheet.es – ADC0808CCN
