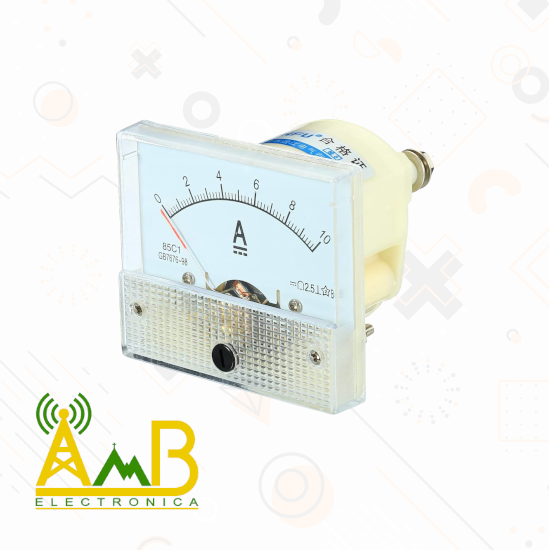

Amperímetro Analógico de Panel 85C1 10A – Medición de Corriente DC

El Amperímetro Analógico 85C1 de 10A DC es una herramienta confiable y fácil de integrar en sistemas eléctricos para la medición de corriente continua en tiempo real. Gracias a su mecanismo de aguja de bobina móvil, ofrece una lectura inmediata y clara sin necesidad de procesamiento digital.

Este medidor es ideal para tableros de control, bancos de prueba, cargadores, sistemas solares, fuentes de poder y proyectos educativos o DIY. Su diseño compacto, escala bien marcada y fácil montaje en panel lo convierten en una excelente elección tanto para uso profesional como aficionado.

Además, su funcionamiento pasivo lo hace muy eficiente y confiable, sin requerir alimentación externa ni configuración electrónica.

Características principales:

• Modelo: 85C1

• Tipo: Analógico de panel

• Rango de medición: 0 a 10 amperios DC

• Precisión: ±2.5%

• Tamaño aproximado del panel: 64 x 56 mm

• Montaje: Tipo embutido en panel con tornillos de fijación

• Visor: Pantalla de acrílico transparente con aguja móvil

• Construcción robusta, con carcasa de plástico resistente

Funciones:

• Medición de corriente continua hasta 10 amperios

• Lectura analógica por aguja, visual e inmediata

• Ideal para monitoreo en tiempo real de consumo eléctrico

• Montaje sencillo en paneles o gabinetes

• Alta visibilidad y precisión para usos técnicos o educativos

Formas de uso:

• Instalar en paneles eléctricos o tableros de distribución.

• Conectar en serie con la carga para medir la corriente que circula.

• Ideal para verificar el consumo de corriente en circuitos DC, como cargadores, paneles solares, sistemas de baterías y más.

Notas importantes:

1. Solo para DC:
   Este amperímetro está diseñado únicamente para corriente continua. No usar en sistemas de corriente alterna (AC).

2. Evita sobrecorrientes:
   No exceder los 10A de corriente; esto podría dañar el mecanismo interno. Se recomienda instalar un fusible protector.

3. Conexión correcta:
   Conecta en serie con la carga, asegurando la polaridad adecuada. La conexión inversa puede dar lecturas incorrectas.

4. Montaje estable:
   Se recomienda fijarlo firmemente a un panel para evitar vibraciones que afecten la precisión de la aguja.

5. No requiere alimentación externa:
   Funciona pasivamente, sin necesidad de baterías o fuente adicional.

Conexión:

1. Conecta los terminales positivo y negativo en serie con la carga.

2. Asegúrate de que la corriente no supere los 10 amperios.

3. Monta el amperímetro firmemente en el panel mediante los tornillos incluidos.
