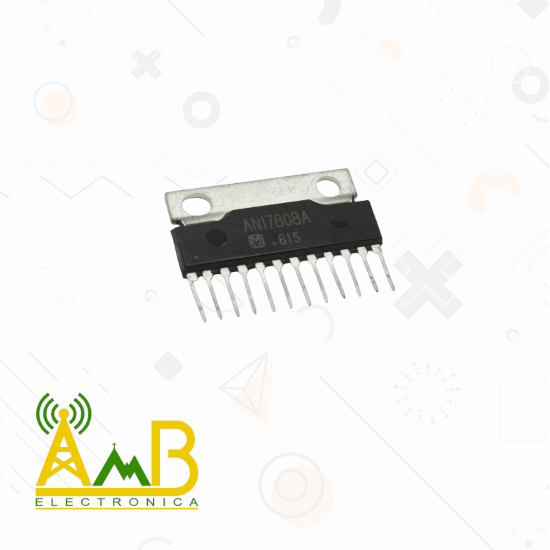

AN17808A
El AN17808A es un circuito integrado amplificador de audio de potencia dual, diseñado para aplicaciones de baja frecuencia en televisores CRT y equipos de consumo. Incorpora funciones de mute y standby, además de protección térmica y contra cortocircuitos. Su encapsulado es SIL-12, con aleta metálica para disipación, ideal para montaje vertical en disipadores.
Características
- Amplificador de audio dual de 5 W por canal
- Función de mute y standby integradas
- Protección contra sobrecalentamiento y cortocircuito
- Encapsulado SIL-12 (Single Inline de 12 pines con aleta)
- Alimentación típica: 10 V a 24 V
- Aplicación en sistemas de audio de baja frecuencia
Especificación técnica
| Parámetro | Valor |
|---|---|
| Tipo de componente | Amplificador de audio dual |
| Potencia de salida | 2 × 5 W |
| Funciones adicionales | Mute, Standby, Protección |
| Encapsulado | SIL-12 con aleta metálica |
| Tensión de alimentación | 10 V a 24 V |
| Aplicación | Televisores CRT, audio básico |
| Temperatura de operación | –25 °C a +75 °C |
Usos comunes
- Etapas de salida de audio estéreo en televisores CRT
- Sistemas de audio de baja frecuencia
- Equipos de consumo con arquitectura de audio simplificada
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN17808A
