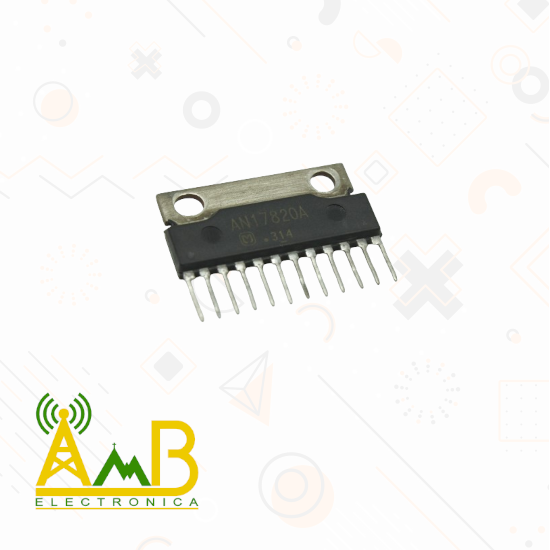

AN17820A
El AN17820A es un amplificador de audio estéreo de baja frecuencia con salida en configuración BTL (Bridge-Tied Load), diseñado para televisores CRT y equipos de consumo. Incorpora funciones de standby y control de volumen por voltaje DC. Su encapsulado es SIL-12, con aleta metálica para disipación térmica, ideal para montaje vertical en disipadores.
Características
- Amplificador de audio estéreo en configuración BTL
- Potencia de salida: 7.5 W por canal
- Función de standby y control de volumen por voltaje DC
- Protección térmica y contra cortocircuito
- Encapsulado SIL-12 con aleta metálica
- Alimentación típica: 5 V a 18 V
Especificación técnica
| Parámetro | Valor |
|---|---|
| Tipo de componente | Amplificador de audio estéreo |
| Potencia de salida | 2 × 7.5 W (BTL) |
| Funciones adicionales | Standby, volumen por voltaje |
| Encapsulado | SIL-12 (con aleta metálica) |
| Tensión de alimentación | 5 V a 18 V |
| Temperatura de operación | –25 °C a +70 °C |
| Disipación máxima | 37.5 W |
Usos comunes
- Etapas de salida de audio en televisores CRT
- Sistemas de audio estéreo de baja frecuencia
- Equipos de consumo con arquitectura de audio simplificada
Enlace al datasheet
Consulta el datasheet completo en: alldatasheet.com – AN17820A
