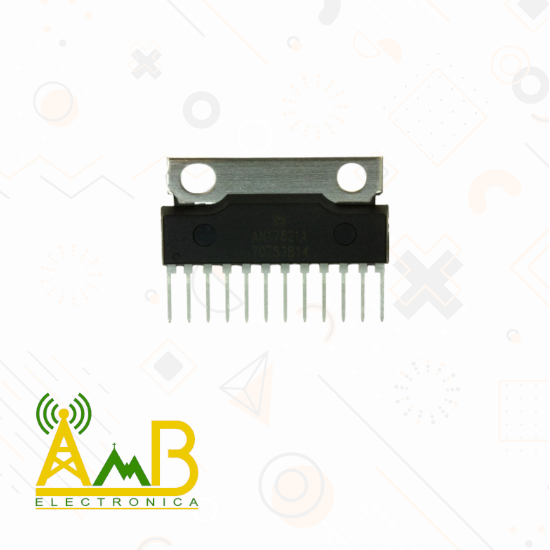

AN17821A
El AN17821A es un amplificador de audio estéreo de potencia media en configuración BTL (Bridge-Tied Load), diseñado para televisores CRT y sistemas de audio de baja frecuencia. Incorpora funciones de standby . Su encapsulado es SIL-12, con aleta metálica para disipación, adecuado para montaje vertical en disipadores.
Características
- Amplificador estéreo en configuración BTL
- Potencia de salida: 5.0 W por canal
- Funciones integradas: standby
- Control de volumen por voltaje DC
- Encapsulado SIL-12 con aleta metálica
- Alimentación típica: 5 V a 18 V
- Aplicación en televisores CRT y audio de consumo
Especificación técnica
| Parámetro | Valor |
|---|---|
| Tipo de componente | Amplificador de audio estéreo |
| Potencia de salida | 5.0 W (BTL) |
| Funciones adicionales | Standby |
| Control de volumen | Por voltaje DC |
| Encapsulado | SIL-12 (con aleta metálica) |
| Tensión de alimentación | 5 V a 18 V |
| Temperatura de operación | –25 °C a +70 °C |
| Disipación máxima | 37.5 W |
Usos comunes
- Etapas de salida de audio en televisores CRT
- Sistemas de audio estéreo de baja frecuencia
- Equipos de consumo con arquitectura de audio simplificada
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN17821A
