AN17850A

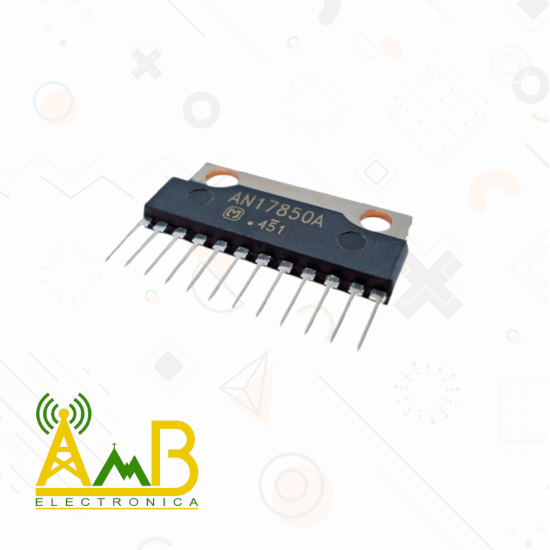

El AN17850A es un amplificador de audio monofónico en configuración BTL (Bridge-Tied Load), diseñado para televisores CRT y sistemas de audio de consumo. Ofrece una salida de 70 W sobre carga de 6 Ω, e integra funciones de mute, standby y protección térmica. Su encapsulado SIL-12 con aleta metálica permite montaje vertical en disipadores, facilitando la disipación térmica en aplicaciones de alta potencia.
Características
- Amplificador monofónico en configuración BTL
- Potencia de salida: 70 W sobre carga de 6 Ω
- Funciones integradas: mute, standby, protección térmica
- Control de volumen por voltaje DC
- Encapsulado SIL-12 con aleta metálica
- Alimentación típica: 10 V a 32 V
- Aplicación en televisores CRT y sistemas de audio de alta potencia
Especificaciones técnicas
| Parámetro | Valor |
|---|---|
| Tipo de componente | Amplificador de audio monofónico |
| Potencia de salida | 70 W (BTL, carga de 6 Ω) |
| Funciones adicionales | Mute, Standby, Protección térmica |
| Control de volumen | Por voltaje DC |
| Encapsulado | SIL-12 (con aleta metálica) |
| Tensión de alimentación | 10 V a 32 V |
| Temperatura de operación | –25 °C a +70 °C |
| Disipación máxima | 37.5 W |
Usos comunes
- Etapa de salida de audio en televisores CRT
- Sistemas de audio monofónicos de alta potencia
- Equipos de consumo con arquitectura de audio simplificada
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN17850A
