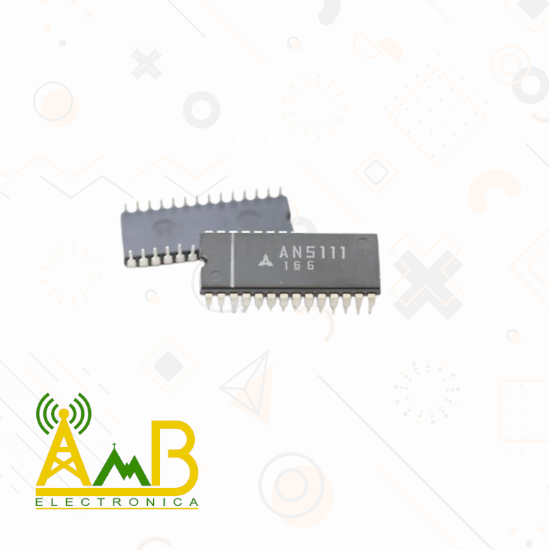

AN5111
Descripción
El AN5111 es un circuito integrado monolítico diseñado por Panasonic (Matsushita) que desempeña un papel crucial en la etapa de procesamiento de Frecuencia Intermedia (FI) de Video en televisores a color analógicos (CRT). Este CI de alta integración reemplaza múltiples componentes discretos al consolidar funciones esenciales como el Amplificador de FI de Video, el Detector de Video (Discriminador FM), el circuito de Control Automático de Ganancia (AGC) y el circuito de Control Automático de Frecuencia (AFC).
Su función principal es recibir la señal de FI del sintonizador, amplificarla, demodularla para extraer la señal de video baseband y generar las señales de control necesarias para optimizar la recepción y la sintonización del televisor. Es una pieza fundamental en la electrónica de consumo retro y en proyectos de reparación y restauración de equipos de video analógico.
Características
| Característica | Detalle Verificado | Relevancia para el Usuario |
| Integración de Función | Amplificador y Detector de FI de Video, AGC y AFC. | Solución «todo en uno» que simplifica el diseño de la placa base del TV. |
| Tecnología de Fabricación | Circuito integrado monolítico Bipolar. | Garantiza estabilidad de señal y alto rendimiento en el procesamiento de video. |
| Control de Ganancia (AGC) | Incorporado con alta precisión. | Mantiene un nivel de salida de video constante a pesar de las variaciones en la señal de entrada de RF. |
| Control de Frecuencia (AFC) | Incorporado. | Asegura la sintonización precisa y estable del canal de televisión. |
| Compatibilidad | Diseñado para estándares de TV a color analógicos. | Esencial para la reparación de televisores CRT antiguos (analógicos). |
Ficha Técnica
| Parámetro | Valor Verificado (Típico) | Unidad |
| Tipo de Componente | CI de Procesamiento de Video FI | – |
| Funciones | Video FI Amp, Detector, AGC, AFC | – |
| Encapsulado | DIP-28 (Dual In-line Package, 28 pines) | – |
| Montaje | Through-hole (Agujero pasante) | – |
| Tensión de Alimentación (Vcc) | 12 (Típico) | V |
| Corriente de Funcionamiento | No especificada (Baja para aplicaciones de TV) | mA |
| Aplicación Típica | Etapa de Video FI en TV a Color CRT | – |
Usos Comunes y Aplicaciones
El AN5111 es buscado principalmente en el mercado de reparación y electrónica especializada. Su presencia es crítica en:
- Reparación y Mantenimiento de Televisores CRT: Es el reemplazo estándar para fallas en la etapa de Video FI, que se manifiestan como pérdida de imagen, «nieve» constante, o problemas de sintonización.
- Módulos de Sintonización Analógica RF: Se utiliza en proyectos que requieren la extracción de la señal de video baseband a partir de una señal de televisión analógica modulada.
- Electrónica de Consumo Vintage: Esencial para la restauración y mantenimiento de equipos de video y monitores analógicos de época.
- Proyectos Educativos y de Ingeniería Inversa: Empleado para el estudio del procesamiento de señales de televisión analógica.
Consulta el datasheet completo en: datasheet.com – AN5111
