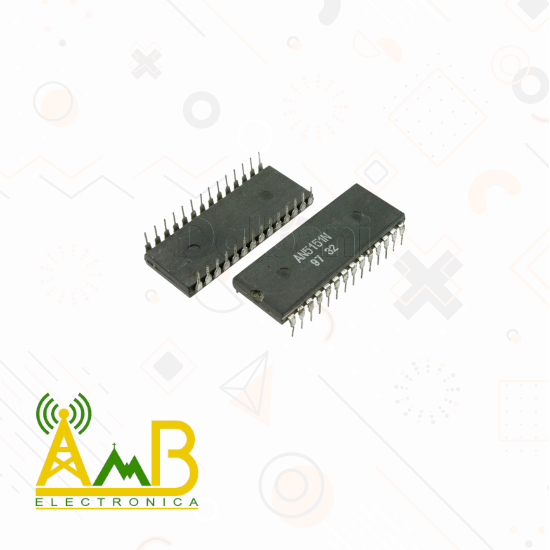

AN5151N
El AN5151N (fabricado por Panasonic) es uno de los circuitos integrados monolíticos más avanzados en la electrónica de televisores CRT analógicos. Es conocido como un CI Jungla (Jungle IC), ya que su tecnología de gran integración permite consolidar la mayoría de las etapas de procesamiento de señal en un solo chip DIP-28.
A diferencia de otros chips de la serie, el AN5151N maneja simultáneamente las etapas de Video FI (VIF), Audio FI (SIF) y gran parte del Sistema de Deflexión (sincronización horizontal y vertical). Esto lo convierte en el núcleo de control y procesamiento para modelos de televisores a color más compactos y eficientes de la época.
Características
| Característica | Detalle Verificado | Relevancia Técnica |
| Nivel de Integración | Máxima integración (VIF, SIF, Deflexión en un chip). | Simplifica el diseño de placas base y reduce costos de componentes. |
| Etapas de FI | Incluye Amplificador de FI de Video, Detector de Video/Audio y circuitería AGC/AFC. | Garantiza la demodulación y el control de ganancia automáticos. |
| Control de Deflexión | Generación de pulsos de oscilación Horizontal y Vertical. | Maneja la sincronización necesaria para el barrido del tubo de rayos catódicos (CRT). |
| Tensión de Operación | Rango de 8V a 12V (Típico 10V). | Compatible con fuentes de alimentación estándar en televisores. |
| Tipo de CI | Circuito Integrado de Aplicación Específica (ASIC). | Diseñado precisamente para el estándar de TV analógico. |
Ficha Técnica
| Parámetro | Valor Verificado (Típico) | Unidad |
| Tipo de Componente | CI de TV de Gran Integración (Jungla) | – |
| Funciones | VIF, SIF, Detector, AGC, AFC, Separador de Sincronismo, Deflexión (H/V) | – |
| Encapsulado | DIP-28 | – |
| Montaje | Through-hole (Agujero pasante) | – |
| Tensión de Alimentación | 10 (Rango 8V a 12V) | V |
| Fabricante Principal | Panasonic / UTC | – |
Usos Comunes y Aplicaciones
- Placas Base de TV CRT a Color: Componente central que gestiona el procesamiento de video/audio y la generación de deflexión.
- Reparación Electrónica: Reemplazo directo para fallas complejas que afectan la imagen, el sonido o la sincronización en televisores analógicos.
- Restauración de Video Analógico: Esencial para mantener en funcionamiento equipos de video antiguos que utilizan esta arquitectura de alta integración.
- Sistemas de Monitoreo Analógico: Utilizado donde se requiere un procesamiento robusto de la señal de video y sincronismo.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5151N
