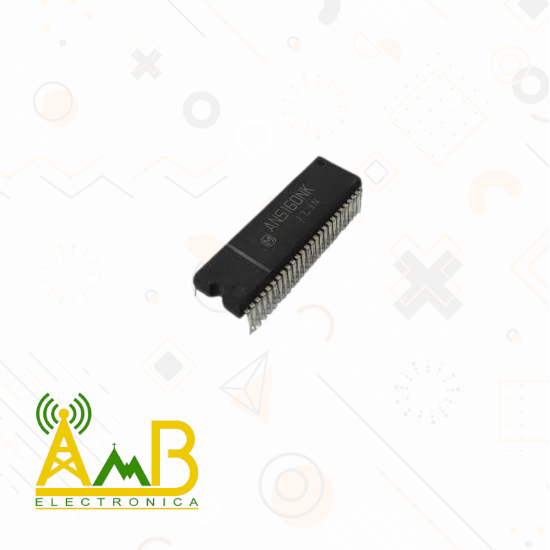

AN5160NK
El AN5160NK es un circuito integrado monolítico diseñado por Panasonic (Matsushita) para el estándar de televisión a color NTSC (National Television System Committee). Se clasifica como un Procesador de Señal Completo o «Super-Jungla» porque logra integrar en un único chip DIP-52 la mayoría de las etapas cruciales para la recepción y visualización de la señal de TV analógica.
Sus funciones principales abarcan el procesamiento de la Frecuencia Intermedia de Video (VIF), utilizando un circuito de Detección Síncrona por PLL (Phase-Locked Loop) para una mayor estabilidad y calidad de imagen. También maneja la Frecuencia Intermedia de Sonido (SIF), el Procesamiento de Croma y Video, la Separación de Sincronismo y la Generación de Oscilación de Deflexión (H/V), con la ventaja de que las frecuencias horizontales y verticales son libres de ajuste mecánico. Además, incluye circuitos de compensación de nivel de negro, una línea de retardo ‘Y’ (luminancia) conmutable y es compatible con el sistema S-VHS, haciéndolo una solución integral de alto rendimiento para televisores CRT NTSC.
⚠️Nota Importante sobre la Ficha Técnica
¡Atención! La información proporcionada aquí es una descripción funcional del componente. Es imprescindible que, para cualquier aplicación, diseño de circuito, reemplazo crítico o cálculo de parámetros, el usuario consulte el Datasheet oficial completo del fabricante. Solo la ficha técnica proporciona los valores eléctricos absolutos máximos, las condiciones operativas recomendadas, los diagramas internos y los diagramas de aplicación detallados necesarios para el uso correcto y seguro del componente.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5160NK
