AN5265: Circuito Integrado de Salida de Sonido para TV con Control DC
Descripción
El AN5265 es un circuito integrado semiconductor monolítico fabricado por Panasonic, diseñado específicamente para ser utilizado en el circuito de salida de sonido de televisores y otros dispositivos de audio de consumo. Se caracteriza por ser un amplificador de audio de canal único que integra funciones de control clave.
La principal característica funcional del AN5265 es su método de Ajuste de Volumen por Voltaje de Corriente Directa (DC Volume Adjustment). Esto significa que el nivel de volumen se controla mediante la aplicación de un voltaje DC externo a un pin específico, permitiendo que un microcontrolador (o CPU) controle el audio de forma digital y sin necesidad de componentes mecánicos, facilitando así la racionalización en la línea de producción de los equipos de TV.

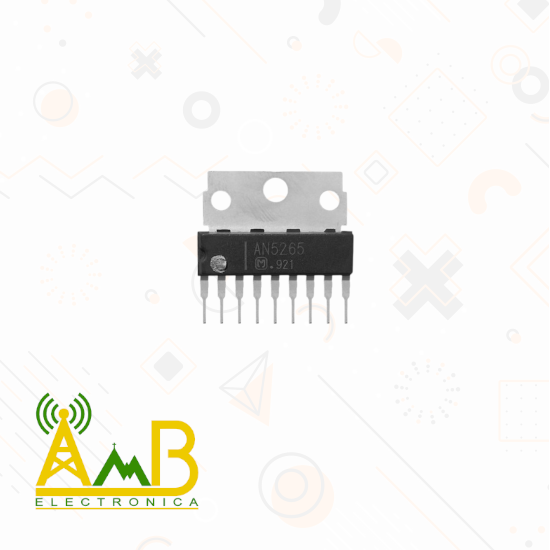

El chip se presenta en un encapsulado SIP de 9 terminales con aleta de disipación de calor (Fin-attached 9-lead SIP), lo que indica que está diseñado para manejar una potencia de salida significativa para un altavoz de TV. Incluye las siguientes funciones esenciales:
- Control de Volumen DC: Permite una atenuación máxima de volumen superior a los 85 dB (típicamente hasta 95 dB).
- Amplificador de Salida de Audio (Audio Output Amp): Capaz de entregar potencia a un altavoz.
- Función Mute: Incorpora la capacidad de silenciar la salida de audio.
Su diseño lo hace ideal para la etapa final de amplificación de audio en televisores de tubo (CRT) y algunos modelos iniciales de TV de pantalla plana.
⚠️ Nota Importante sobre la Ficha Técnica
Nota: Para conocer el pinout y las especificaciones exactas de potencia de salida y configuraciones de componentes externos (filtros y realimentación), te recomiendo revisar el datasheet completo que especifica su uso en circuitos de salida de sonido de TV.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5265
