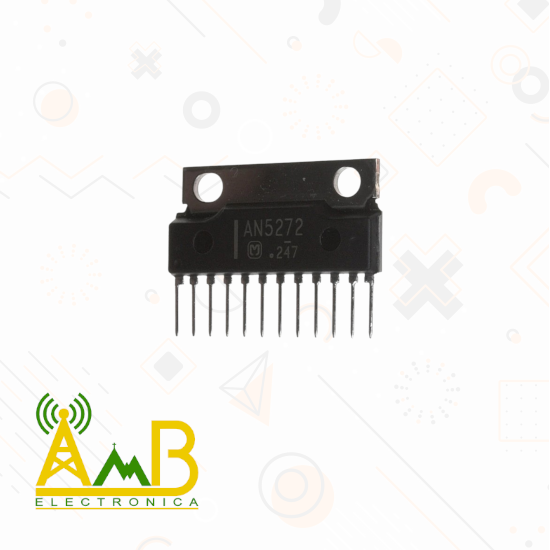

AN5272: Amplificador de Potencia de Audio Estéreo
El AN5272 es un circuito integrado monolítico diseñado principalmente como un amplificador de potencia de salida de audio de doble canal (estéreo). Es un componente comúnmente utilizado en aplicaciones de televisión (TV).
Proporciona una potencia de salida típica de 4.0 W por canal con una carga de 8 ohm y una tensión de alimentación de 18V. Su rango de tensión de operación es amplio, desde 12.2V hasta 27.5 V.
Una de sus características más destacadas para el diseño de TV es el control de volumen DC integrado, que permite ajustar el volumen fácilmente mediante un voltaje DC, simplificando la interfaz con microcontroladores (por ejemplo, usando salida PWM). Además, incluye circuitos de protección esenciales: protección térmica y protección contra sobrecorriente. El encapsulado es del tipo SIP (Single In-line Package) de 12 pines.
Nota: Es crucial revisar el datasheet completo para conocer las características eléctricas detalladas (ganancia, distorsión, etc.), las curvas de rendimiento, los circuitos de aplicación recomendados, y las precauciones de uso, como la posible necesidad de un disipador de calor externo.
