AN5277: Amplificador de Potencia de Audio Estéreo de 10W
El AN5277 es un circuito integrado monolítico, fabricado por Panasonic, diseñado como un amplificador de potencia de audio de doble canal (estéreo). Se utiliza típicamente en aplicaciones de televisión (TV).
Este amplificador, de tipo Clase AB, está diseñado para ofrecer una potencia de salida de $10.0 W por canal bajo condiciones de 26V de alimentación y una carga de $8 ohm. Opera dentro de un rango de tensión de 10V a 32V.
Una ventaja clave del AN5277 es su bajo requisito de componentes externos, ya que incorpora varias funciones esenciales:
- Mínimos Componentes Externos: No requiere condensadores bootstrap ni condensadores de realimentación negativa.
- Funciones de Control: Incluye un circuito de silenciamiento (muting) y un circuito de modo de espera (standby) integrados.
- Protecciones Integradas: Dispone de protecciones esenciales contra cortocircuito de carga, sobretensión y sobrecorriente, además de protección térmica.

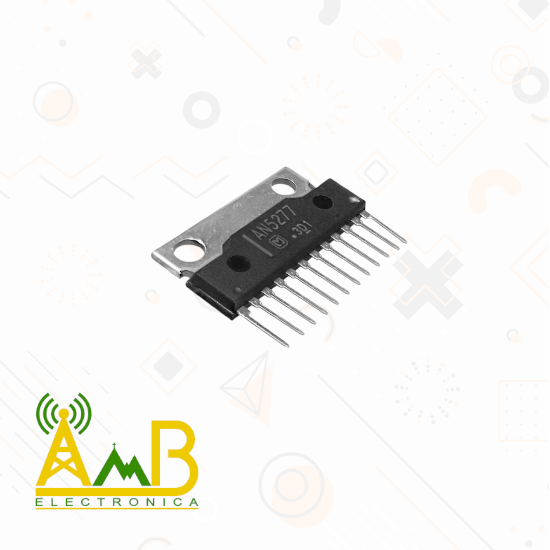

- Encapsulado: Se presenta en un paquete de 12 pines SIP (Single In-line Package) con aleta metálica (tab) para disipación de calor.
Nota: Es crucial revisar el datasheet completo para conocer las especificaciones eléctricas exactas, las curvas de rendimiento, el circuito de aplicación recomendado, y, fundamentalmente, las directrices de diseño del disipador de calor externo, el cual es necesario para operar a potencias de salida elevadas.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5277
