AN5320: Circuito Integrado de Compensación de Color para TV
El AN5320 es un circuito integrado monolítico, desarrollado por Panasonic, cuya función principal es el procesamiento y la compensación del color dentro de la etapa de croma en televisores a color, especialmente de tecnología más antigua.
Este componente está diseñado para mejorar la fidelidad de la imagen, con énfasis en los tonos humanos. Sus características principales son:
- Compensación del Color de la Piel: Incorpora un circuito específico para realizar la compensación del color de la piel (skin color compensating circuit), ajustando y manteniendo la tonalidad natural de los colores en esta gama.
- Compensación de Color Automática (ACC): Incluye un circuito de compensación de color automático (Automatic Color Compensation), que ayuda a estabilizar la reproducción del color a pesar de las variaciones en la señal de entrada.
- Voltaje de Operación: Está diseñado para operar con una tensión de alimentación típica de 24V (aunque las pruebas se realizan con 12V).
- Función Complementaria: Trabaja en conjunto con otras etapas del circuito de croma/jungla y está destinado a la corrección de errores de fase.

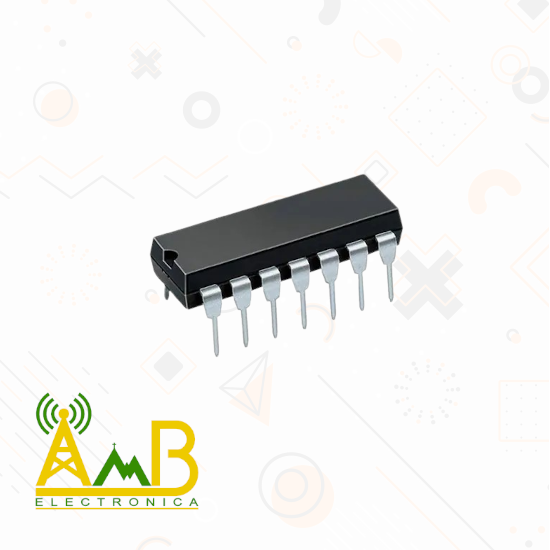

- Encapsulado: Se presenta comúnmente en un paquete DIP (Dual In-line Package) de 14 pines.
Nota: La aplicación del AN5320 es muy específica para el procesamiento de la señal de croma en televisores. Para la integración en un circuito, es esencial referirse al datasheet oficial. Allí se encuentran el diagrama de bloques, los valores de las bobinas y condensadores externos requeridos, y las condiciones exactas para el ajuste de la frecuencia del oscilador de croma.
