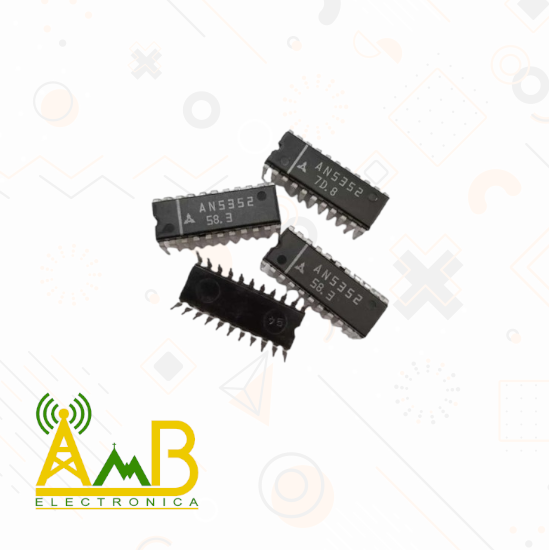

AN5352N (Interfaz de Procesamiento de Caracteres y Patrones)
El AN5352N es un circuito integrado fabricado por Panasonic (Matsushita), diseñado para funcionar como una Interfaz de Procesamiento de Señal Analógica para Caracteres y Patrones en sistemas de televisión a color. Su principal aplicación es servir de enlace entre la etapa de salida de color del televisor y la salida de un decodificador de sistema como Teletexto, o una señal analógica externa. Este CI proporciona un procesamiento de señal analógica de alta velocidad, caracterizado por sus tiempos de subida y bajada rápidos (típicamente 35 ns), lo cual es crucial para la superposición limpia y precisa de gráficos, subtítulos o información de estado (OSD) en la imagen de video principal. Además, integra un controlador DC para el ajuste de Brillo, Contraste, y ajustes de Rojo y Azul (R-adjustment y B-adjustment) específicamente para la señal de caracteres, permitiendo una mezcla de video controlada. Se presenta en un encapsulado DIP de 22 pines.
Nota Importante
Debe siempre consultar la ficha técnica (datasheet) original del fabricante para verificar el pinout exacto, las tensiones de operación, los valores de los componentes periféricos (resistores y capacitores) y las características eléctricas y diagramas de aplicación específicos, lo cual es esencial para un diseño o reemplazo exitoso del componente.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5352N
