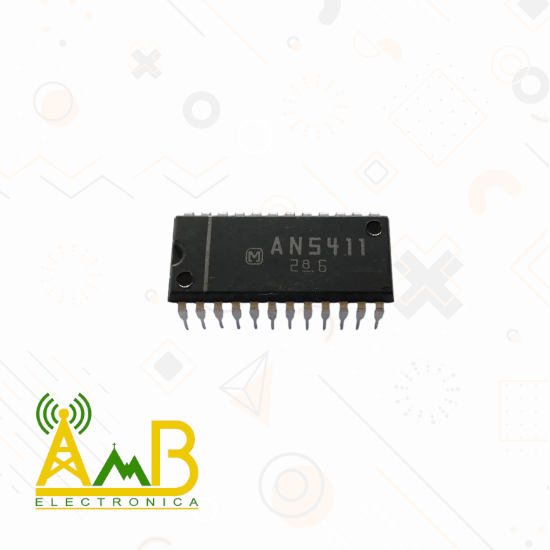

AN5411 (Procesador de Señal de Deflexión para TV) 📺
El AN5411 es un circuito integrado monolítico de procesamiento de señal de deflexión fabricado por Panasonic (Matsushita) y presentado en un encapsulado DIP-24 (Dual In-line Package de 24 pines). Este componente no es solo una etapa de salida, sino que integra circuitos cruciales para el sistema de barrido de televisores de tubo de rayos catódicos (CRT) a color. Su función principal es el procesamiento completo de la deflexión, incluyendo circuitos para la ganancia vertical y el ajuste de la linealidad vertical, lo que simplifica la arquitectura del chasis del televisor al concentrar el control de la geometría y el tiempo de barrido. Es un chip fundamental en la placa «jungla» para asegurar la correcta formación y estabilidad de la imagen.
Nota Importante
Debe siempre consultar la ficha técnica (datasheet) original del fabricante para verificar el pinout exacto, las tensiones de operación, los valores de los componentes periféricos (resistores y capacitores) y las características eléctricas y diagramas de aplicación específicos, lo cual es esencial para un diseño o reemplazo exitoso del componente.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5411
