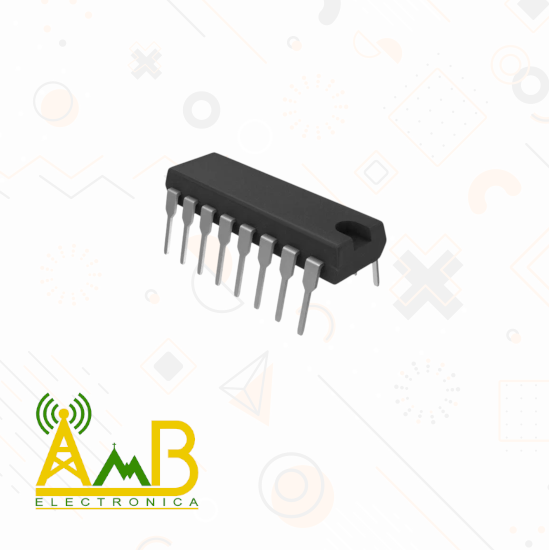

AN5440 (Procesador de Deflexión Vertical/Horizontal)
El AN5440 es un circuito integrado monolítico especializado, comúnmente asociado al fabricante Panasonic (Matsushita), diseñado para funcionar como un Procesador de Deflexión Vertical y Horizontal en el sistema de barrido de televisores a color con tecnología de tubo de rayos catódicos (CRT). Su propósito principal es tomar las señales de sincronismo provenientes de la señal de video y generar las formas de onda de rampa (diente de sierra) esenciales. Estas señales de control son fundamentales para la correcta modulación y operación de las etapas de potencia de deflexión, garantizando que el haz de electrones realice un barrido estable y preciso tanto en el eje horizontal como en el vertical para formar la imagen. Este componente es vital en la sección conocida como la «jungla» de la placa principal.
Nota Importante
Debe siempre consultar la ficha técnica (datasheet) original del fabricante para verificar el pinout exacto, las tensiones de operación, los valores de los componentes periféricos (resistores y capacitores) y las características eléctricas y diagramas de aplicación específicos, lo cual es esencial para un diseño o reemplazo exitoso del componente.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5440
