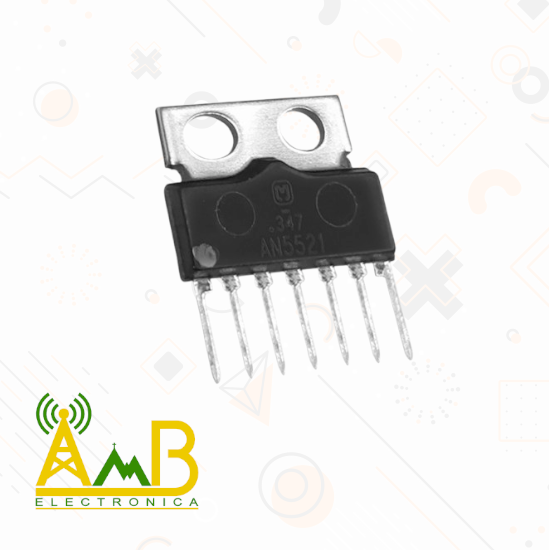

AN5521 – Circuito Integrado de Salida de Deflexión Vertical para TV
El AN5521 es un circuito integrado bipolar tipo SIP-7 fabricado por Panasonic (anteriormente Matsushita/Sanyo), diseñado como amplificador de salida vertical para televisores y monitores CRT. Este IC combina el control de la señal y la capacidad de manejo directo del bobinado de deflexión vertical, simplificando notablemente el diseño de la etapa de salida.
Opera típicamente con una tensión de alimentación de 24 V, y soporta picos de hasta 60 V durante el retrace vertical (fly-back). Su configuración interna permite un barrido lineal estable y una alta eficiencia con baja disipación térmica.
Entre sus características más destacadas se incluyen:
Capacidad para conducir directamente la bobina de deflexión vertical.
Bajo consumo de energía y excelente estabilidad térmica.
Paquete SIP-7 para montaje directo en PCB.
Rango de temperatura de operación aproximado: –20 °C a +70 °C.
Ideal para reparaciones y mantenimiento de televisores CRT o equipos de video antiguos.
Su diseño robusto y linealidad lo convirtieron en un estándar de la industria durante la era de los televisores de tubo. Aún se encuentra disponible en algunos distribuidores para restauraciones o reemplazos equivalentes.
⚠️ Nota: Revisa siempre el datasheet oficial para confirmar los parámetros eléctricos, el pin-out y las condiciones de operación antes de instalar el componente.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5521
