AN5522 – Circuito Integrado de Salida de Deflexión Vertical para TV

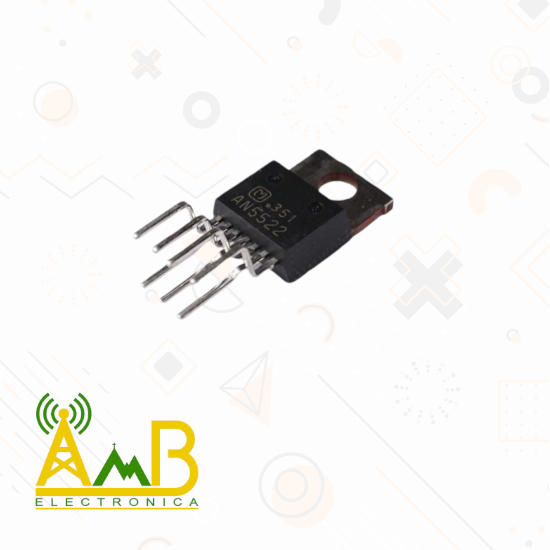

El componente AN5522 de Panasonic Corporation es un circuito integrado monolítico diseñado para su uso en la etapa de salida de deflexión vertical de televisores de tubo (CRT) y monitores. Se presenta en un encapsulado tipo SIP-7 (Single In-Line Package de 7 pines) o variante Heptawatt, apto para su instalación mediante orificios en PCB.
Este IC integra un amplificador de potencia capaz de conducir directamente la bobina de deflexión vertical, incluyendo componente de corriente continua, y proporciona además circuitos auxiliares para generación de la señal de barrido (saw-tooth), protección térmica y bomba de carga interna para reducir disipación.
La aplicación típica es en televisores en color y en blanco-y-negro, así como en monitores que requieren un barrido vertical controlado desde una señal de sistema de procesado de vídeo o bus de control.
En uso se debe prever que la etapa de deflexión vertical maneja tanto la señal “normal” de barrido como los picos inducidos en el bobinado durante el retrace (fly-back). Por ello, el diseño de circuito que lo rodea debe contemplar tensiones elevadas, bobinado adecuado y disipación térmica suficiente.
La selección de este IC debe contemplar que muchas referencias indican que está descontinuado o de disponibilidad limitada, lo que lo hace más indicado para reparaciones de equipos legacy que para nuevos diseños de producción masiva.
⚠️ Nota: Verifique siempre el datasheet oficial completo para confirmar valores exactos de tensión de alimentación, corrientes permitidas, pin-out, protección térmica y condiciones de uso.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN5522
