AN5539 – Circuito Integrado de Salida de Deflexión Vertical Bipolar para TV
El AN5539, es un circuito integrado monolítico bipolar diseñado específicamente como etapa de salida de deflexión vertical para televisores y monitores de tubo.

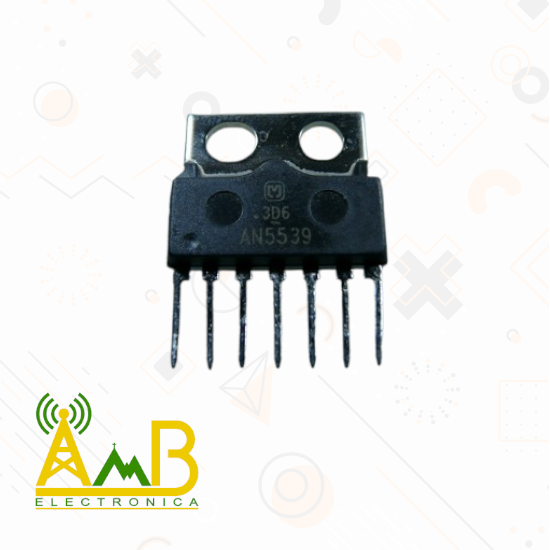

Este IC se presenta en un encapsulado tipo SIP-7 (Single In-Line Package de 7 pines, con aletas de disipación térmica) que facilita su montaje a través de placa de circuito impreso.
Cuenta con circuito interno de “pump-up” (bomba de carga) para mejorar la amplitud de salida y un circuito de protección térmica integrado, lo que añade robustez al diseño frente a sobretemperatura.
La tensión nominal de alimentación para su uso típico está en el orden de 24 V (como se emplea en muchas etapas verticales del tipo TV), y el componente está preparado para manejar tensiones elevadas generadas por el retrace vertical (fly-back) en el bobinado de deflexión.
Su aplicación principal es en televisores de tubo (CRT) o monitores que requieren una conducción de bobina de barrido vertical, ofreciendo una solución integrada que simplifica el diseño y reduce el número de componentes externos necesarios. Además, dado que se trata de un dispositivo más antiguo, se encuentra frecuentemente en reposición o reparación de equipos de tecnología CRT.
