AN7523N – Amplificador de Potencia BTL de 4 W con Función de Standby y Volumen

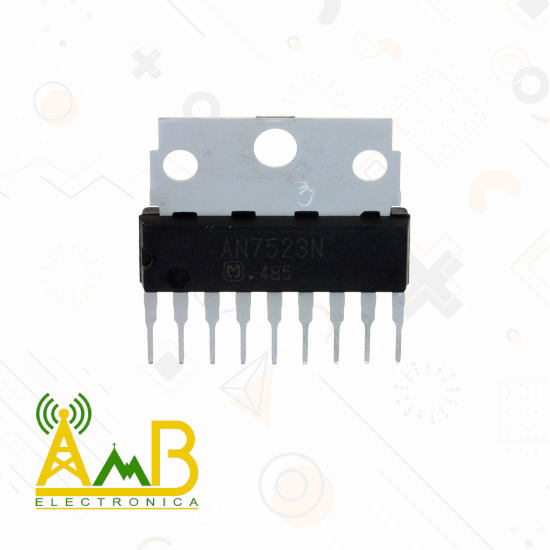

El AN7523N es un circuito integrado monolítico bipolar diseñado como amplificador de potencia de audio en configuración BTL (Bridge-Tied Load). Fabricado por Matsushita Electronics (Panasonic), este CI entrega hasta 4.0 W en una sola salida (1 canal), y está optimizado para aplicaciones de baja frecuencia en sistemas compactos. Su encapsulado tipo SIL de 9 pines con aleta de disipación permite montaje eficiente y buena gestión térmica.
Entre sus características destacan:
- Configuración BTL de 4.0 W × 1 canal, ideal para altavoces simples
- Función de standby, activada por pin dedicado (IC entra en reposo si el pin está en 0 V)
- Control de volumen integrado, con pin de ajuste (mínimo si está a tierra, máximo si está abierto)
- Rango de operación de voltaje: 3.5 V a 13.5 V, compatible con fuentes simples
- Baja distorsión armónica (THD < 0.1%), buena fidelidad en audio
- Rechazo de rizado: 50 dB, útil para fuentes no reguladas
- Protección térmica activa a 150 °C, con reinicio automático
- Diseño robusto contra cortocircuitos y sobrecargas
Este CI está diseñado para aplicaciones como radios portátiles, caseteras, sistemas de intercomunicación y dispositivos de audio de bajo consumo.
Nota: Para garantizar compatibilidad y uso correcto, se recomienda revisar el datasheet oficial.
