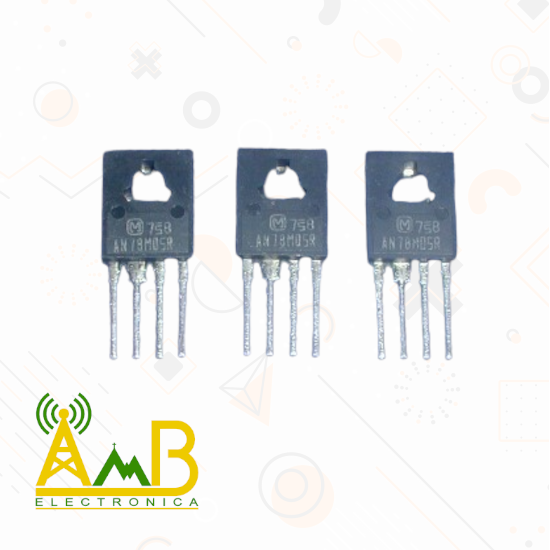

AN78M05R – Regulador de Voltaje Positivo Fijo de 5 V con Pin de Reset
El AN78M05R forma parte de la serie AN78M00R de reguladores lineales positivos diseñados por Panasonic Semiconductor. Este CI proporciona una salida estabilizada de 5 V con capacidad de corriente de hasta 500 mA, sin necesidad de componentes externos. Está optimizado para aplicaciones de bajo consumo y ofrece funciones avanzadas como control por pin de reset, protección térmica, y limitación de corriente por cortocircuito.
Entre sus características destacan:
- Salida fija de 5 V ±2%, estable frente a variaciones de carga y línea
- Corriente máxima de salida: 500 mA
- Voltaje mínimo de entrada: 8 V
- Protección contra sobrecarga térmica, con corte automático si Tj > 150 °C
- Limitación de corriente por cortocircuito, con recuperación automática
- Pin de reset, que permite controlar el encendido/apagado de la salida
- Ruido de salida típico: 40 µV, con excelente rechazo de rizado (RR ≈ 62 dB)
- Encapsulado SSIP004-P-0000 (plástico de 4 pines con aleta)
- Aplicación típica en fuentes de alimentación reguladas, microcontroladores, módulos de comunicación y audio
Este CI es ideal para sistemas que requieren regulación precisa de 5 V con bajo consumo y alta confiabilidad, especialmente en entornos donde se necesita control remoto de encendido.
Nota: Para garantizar compatibilidad y uso correcto, se recomienda revisar el datasheet oficial.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – AN78M05R
