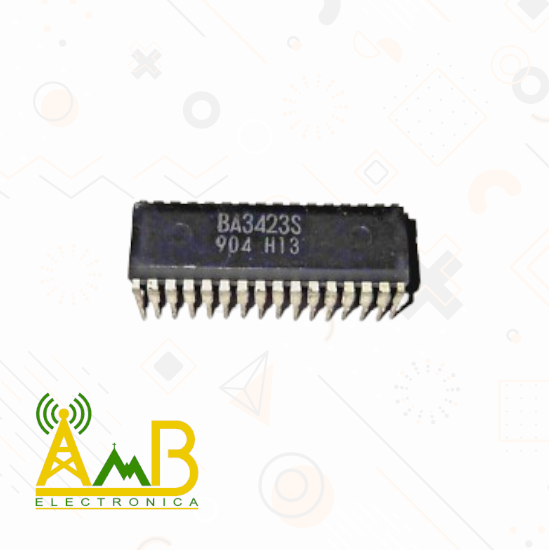

BA3423S: Preamplificador Integrado para Sistemas de Cassette Doble con Ecualización y ALC
El BA3423S es un circuito integrado preamplificador de grabación y reproducción fabricado por ROHM Semiconductor, diseñado para radiocasetes de doble cassette. Incorpora funciones de conmutación interna para cabezales A (solo reproducción) y B (grabación/reproducción), selección de entrada entre cinta, radio y micrófono, y ecualización conmutada para velocidades normal y alta.
Incluye un oscilador de polarización, amplificador de micrófono con mezcla, circuito ALC (control automático de nivel) y muting transitorio para evitar ruidos durante los cambios de modo. Todos los bloques están acoplados directamente, eliminando la necesidad de capacitores de acoplamiento y reduciendo el número total de componentes externos.
Opera con una tensión de alimentación típica de 5.5 V, y ofrece alta ganancia, bajo nivel de ruido, y respuesta en frecuencia optimizada para grabación y reproducción de audio en cinta.
