BT138-600: TRIAC de 12 A para Conmutación y Control de Potencia AC
El BT138-600 es un TRIAC bidireccional de potencia media-alta diseñado para aplicaciones de conmutación y control de potencia en corriente alterna, ideal para sistemas que requieren mayor capacidad de corriente y robustez eléctrica. Soporta una corriente RMS de hasta 12 A y una tensión máxima de bloqueo de 600 V, lo que lo hace adecuado para dimmers de alta carga, controladores de motores AC, calefactores eléctricos, relés electrónicos de potencia y aplicaciones de automatización industrial.
Este dispositivo presenta una sensibilidad de compuerta estándar, con una corriente máxima de disparo de compuerta (IGT) de hasta 35 mA, dependiendo del cuadrante de operación. Debido a este valor, se recomienda su uso con etapas de disparo adecuadas, como optoacopladores TRIAC, circuitos de disparo dedicados o drivers de compuerta, especialmente cuando se controla desde microcontroladores.

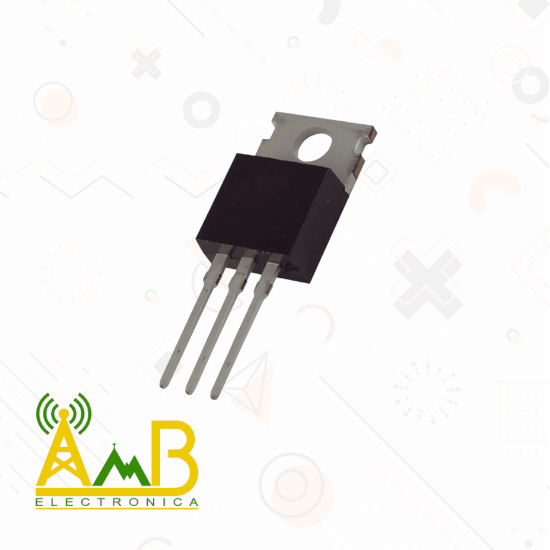

El BT138-600 puede operar en los cuatro cuadrantes de disparo (I, II, III y IV) y es compatible con cargas resistivas e inductivas, recomendándose el uso de una red snubber RC para mejorar la estabilidad frente a transitorios y evitar disparos no deseados. Se presenta en encapsulado TO-220AB, permitiendo su montaje en disipador térmico para una adecuada gestión de la potencia disipada.
Nota: para conocer la configuración de terminales, curvas de disparo y límites de operación, se recomienda revisar el datasheet completo.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – BT138-600 E
