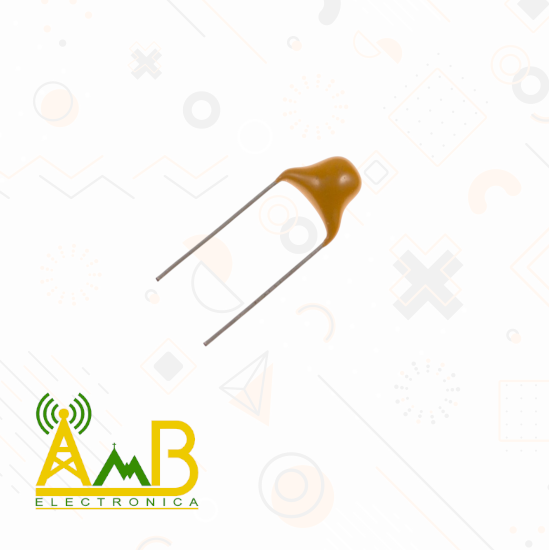

Los Capacitores Cerámicos Multicapa 50V son componentes electrónicos pasivos esenciales en una amplia gama de circuitos eléctricos y electrónicos. Se utilizan principalmente para el almacenamiento temporal de energía, el filtrado de señales, el desacoplamiento de ruidos eléctricos y la estabilización de voltaje. Este tipo de capacitores está compuesto por múltiples capas alternas de material cerámico y electrodos metálicos, lo que les permite alcanzar altos niveles de capacitancia en un tamaño reducido.
El diseño multicapa (MLCC – Multilayer Ceramic Capacitor) no solo proporciona mayor capacidad dentro de un mismo volumen, sino que también garantiza una mayor fiabilidad, menor inductancia y un excelente rendimiento a altas frecuencias. Gracias a su construcción robusta y su recubrimiento dieléctrico cerámico, estos capacitores son altamente resistentes a variaciones de temperatura, humedad y estrés mecánico, lo que los hace ideales para aplicaciones exigentes.
Con una tensión nominal de 50V, estos capacitores son aptos para una gran variedad de aplicaciones de baja y media tensión, como fuentes de alimentación, equipos de audio, circuitos de comunicación, computadoras, televisores, sistemas automotrices y dispositivos móviles. Su formato SMD (montaje superficial) o radial los hace compatibles tanto con procesos de ensamblado manual como automatizado.
Características
- Tipo: Capacitor cerámico multicapa (MLCC).
- Tensión nominal: 50V.
- Rango de capacitancia: Dependiendo del modelo (puede variar entre 1nF a 1μF o más).
- Tolerancia: ±5% a ±20% según especificación.
- Formato: Disponible en versiones SMD (0603, 0805, 1206) y radial.
- Estabilidad térmica: Excelente comportamiento ante variaciones de temperatura.
- Material dieléctrico: Cerámica de clase I o II.
- Alta fiabilidad: Larga vida útil y baja tasa de fallos.
- Resistencia al calor y humedad: Soporta condiciones ambientales adversas.
- Compatibilidad RoHS: Libre de sustancias peligrosas.
Funciones
- Filtrado de señales: Elimina ruidos o interferencias en líneas de alimentación o señales de alta frecuencia.
- Desacoplamiento: Aísla los componentes sensibles de fluctuaciones de voltaje en la fuente de alimentación.
- Acoplamiento de señal: Permite la transmisión de señales entre diferentes etapas de un circuito, bloqueando componentes de DC.
- Estabilización de voltaje: Ayuda a mantener una tensión estable en circuitos digitales y analógicos.
- Ajuste de frecuencia en osciladores: Junto con inductores, se utiliza para formar circuitos resonantes.
Notas de uso o notas relevantes
- Revisar polaridad: Los capacitores cerámicos no tienen polaridad, por lo que pueden instalarse en cualquier orientación.
- Verificar la tensión de trabajo: Aunque soportan hasta 50V, es recomendable no trabajar al límite para evitar fallas prematuras.
- Manipulación cuidadosa: Evitar aplicar fuerza excesiva durante la instalación para prevenir microfisuras.
- Soldadura adecuada: Si es SMD, utilizar técnica de soldado por reflujo o estación de aire caliente.
- Almacenamiento: Mantener en ambiente seco y libre de estática para conservar sus propiedades dieléctricas.
