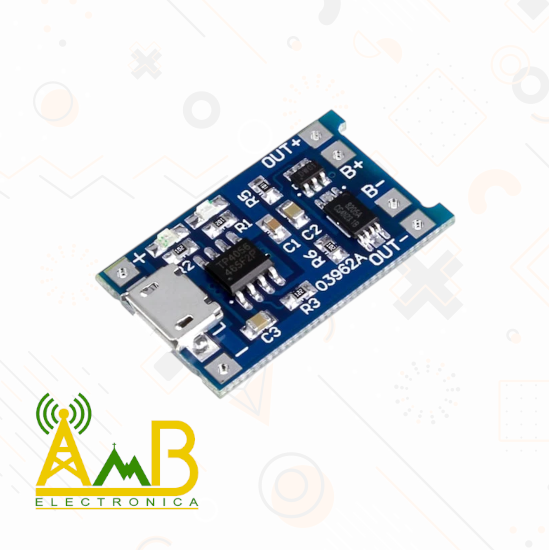

El Módulo TP4056 es un Cargador Compacto y eficiente diseñado para cargar baterías de litio de una celda (3.7V). Incluye un circuito de protección que garantiza la seguridad durante el proceso de carga, evitando sobrecargas, cortocircuitos y descargas excesivas.
Características
- Carga baterías de litio de 3.7V con corriente constante y voltaje constante (CC/CV).
- Protección integrada contra sobrecarga, sobrecalentamiento y cortocircuitos.
- Indicadores LED: rojo para carga en progreso y verde para carga completa.
- Configuración de corriente de carga ajustable mediante resistencia.
Especificación técnica
- Voltaje de entrada: 4.5V ~ 5.5V DC.
- Voltaje de carga: 4.2V DC.
- Corriente de carga: 1A (ajustable).
- Dimensiones: 28 mm x 17 mm x 5 mm.
- Temperatura de operación: -10°C ~ 85°C.
Conexión
Se conecta mediante un puerto Micro USB para la entrada de alimentación y terminales BAT+ y BAT- para la batería. Compatible con baterías de litio de una celda.
Uso y notas de tres formas de uso
- Cargar baterías de litio en proyectos portátiles como power banks.
- Usar en sistemas de respaldo de energía para mantener baterías cargadas.
- Incorporar en dispositivos electrónicos que requieran una fuente de alimentación confiable
