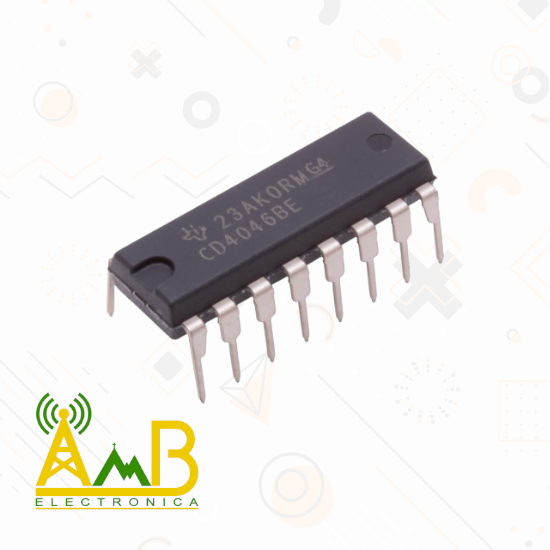

CD4046 – Circuito Integrado CMOS Phase-Locked Loop con VCO
El CD4046 es un circuito integrado CMOS que contiene un Phase-Locked Loop (PLL) completo con un oscilador controlado por tensión (VCO) y dos comparadores de fase independientes. El dispositivo permite sincronizar una señal de salida con la fase de una señal de entrada, siendo ampliamente utilizado en sistemas de comunicación, generación de frecuencia, demodulación FM, control de motores y recuperación de reloj en sistemas digitales.
El VCO integrado puede ajustarse mediante resistencias y capacitores externos, lo que permite definir el rango de frecuencia de operación. Los comparadores de fase ofrecen opciones de diseño flexibles para aplicaciones que requieren alta estabilidad y bajo consumo de potencia. El CI opera en un rango de alimentación de 3 V a 15 V, con características propias de la tecnología CMOS: bajo consumo y alta inmunidad al ruido.
Nota: para conocer la configuración de terminales, curvas de disparo y límites de operación, se recomienda revisar el datasheet completo.
Enlace al datasheet
Consulta el datasheet completo en: datasheet.com – CD4046
