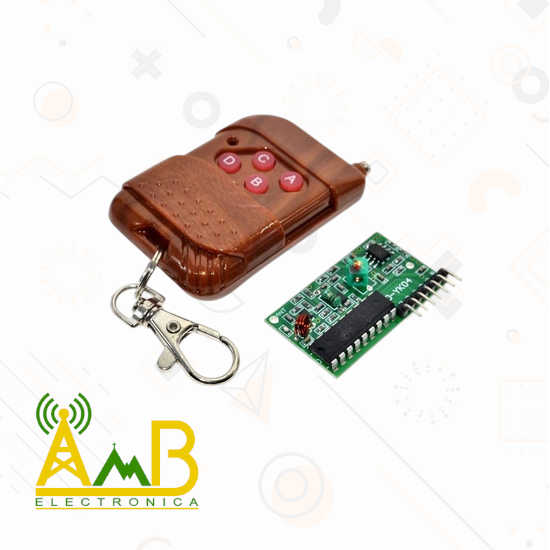

Este sistema de control remoto inalámbrico RF (Radio Frecuencia) de 4 canales que opera en la banda de frecuencia de 315MHz es una solución versátil y confiable para una amplia gama de proyectos de automatización y control remoto. El conjunto se compone de dos partes esenciales: un transmisor (emisor) y un receptor.
Transmisor (Emisor):
- Diseño: Típicamente compacto y ergonómico, diseñado para ser sostenido y operado fácilmente con la mano. Puede presentar un diseño con botones individuales para cada uno de los 4 canales o una combinación de botones para diferentes funciones.
- Canales: Ofrece cuatro canales independientes, lo que significa que puede enviar hasta cuatro señales de control distintas. Cada canal corresponde a un botón o una combinación específica en el transmisor.
- Frecuencia de Operación: Funciona en la frecuencia de 315MHz. Esta frecuencia es comúnmente utilizada para aplicaciones de control remoto debido a su buen equilibrio entre alcance y capacidad de penetración de obstáculos.
- Alcance: El alcance de la señal puede variar dependiendo de las condiciones ambientales (obstáculos, interferencias) y la calidad de los componentes, pero generalmente ofrece una distancia operativa adecuada para la mayoría de las aplicaciones domésticas o industriales de corto a medio alcance (típicamente entre unos pocos metros hasta varias decenas de metros en espacios abiertos).
- Alimentación: Generalmente alimentado por una o varias baterías de bajo voltaje (por ejemplo, pilas tipo botón o pilas alcalinas).
- Codificación: Utiliza un sistema de codificación para asegurar que la señal enviada por el transmisor sea interpretada correctamente solo por el receptor emparejado. Los métodos de codificación comunes incluyen códigos fijos o códigos de aprendizaje (donde el receptor «aprende» el código único del transmisor).
Receptor:
- Diseño: Se presenta como una placa de circuito impreso con terminales o conectores para la alimentación y las salidas de los canales. Puede venir encapsulado en una carcasa protectora.
- Canales de Salida: Cuenta con cuatro salidas independientes, correspondientes a los cuatro canales del transmisor. Estas salidas pueden ser de diferentes tipos, como salidas de relé (que actúan como interruptores electromecánicos), salidas de transistor (para controlar cargas de corriente continua), o salidas de nivel lógico (para interactuar con microcontroladores u otros circuitos electrónicos).
- Frecuencia de Recepción: Está diseñado específicamente para recibir señales en la frecuencia de 315MHz.
- Alimentación: Requiere una fuente de alimentación externa (generalmente un voltaje de CC específico, como 5V, 12V o 24V) para su funcionamiento.
- Modos de Operación: Algunos receptores ofrecen diferentes modos de operación para cada canal, como:
- Momentáneo (Momentary): La salida se activa mientras se mantiene presionado el botón del transmisor y se desactiva al soltarlo.
- Toggle: Al presionar el botón, la salida cambia de estado (encendido a apagado o viceversa) y se mantiene en ese estado hasta la siguiente pulsación.
- Latch: Al presionar un botón, la salida correspondiente se activa y permanece activa, mientras que al presionar otro botón (a menudo un botón de «apagado» o un botón diferente), la salida se desactiva.
- Emparejamiento/Aprendizaje: El receptor suele tener un mecanismo de «aprendizaje» o «emparejamiento» para vincularse de forma segura con el transmisor específico. Esto evita interferencias de otros controles remotos que operen en la misma frecuencia.
Conexión:
- Conecta el receptor a una fuente de alimentación adecuada (por ejemplo, 12V DC, según el modelo).
- Conecta las salidas del receptor a los dispositivos que deseas controlar.
- Configura los canales según el modo de funcionamiento deseado (momentáneo, conmutado, etc.) mediante los jumpers o pulsadores del receptor.
- Empareja el control remoto con el receptor manteniendo presionado el botón de aprendizaje.
- Una vez emparejado, cada botón del control remoto activará uno de los canales.
Formas de uso:
- Control de luces o lámparas a distancia.
- Automatización de portones eléctricos o puertas corredizas.
- Activación remota de motores o extractores.
- Control de alarmas o sistemas de seguridad.
- Encendido y apagado de electrodomésticos.
