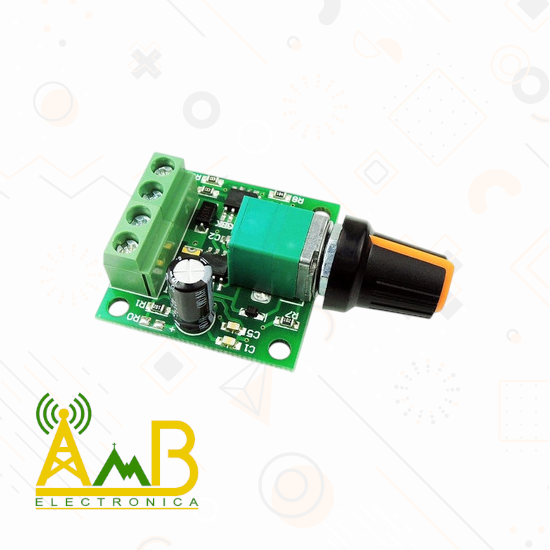

El Controlador de Velocidad PWM DC 6V–28V 3A es un módulo compacto y eficiente diseñado para ajustar la velocidad de motores de corriente continua (DC) utilizando modulación por ancho de pulso (PWM). Este sistema de regulación permite controlar la velocidad del motor sin perder torque y con una eficiencia energética significativamente mayor que los métodos tradicionales de control por resistencia.
Gracias a su amplio rango de voltaje (de 6V a 28V DC) y su capacidad para manejar corrientes de hasta 3 amperios, este controlador es ideal para aplicaciones electrónicas, robótica, automatización, vehículos eléctricos a escala, ventiladores, bombas y otros proyectos DIY donde se requiera un control preciso del motor.
Su diseño incluye una perilla giratoria (potenciómetro) que permite regular la velocidad de forma continua, así como protección contra sobrecorriente. Fácil de integrar, confiable y de bajo consumo, este módulo se convierte en una excelente opción para estudiantes, técnicos y makers.
Características :
Voltaje de entrada: DC 6V – 28V
Corriente máxima: 3A
Potencia máxima recomendada: 80W (sin disipación adicional)
Método de control: Modulación por ancho de pulso (PWM)
Frecuencia PWM: Aprox. 13 kHz
Rango de ajuste de velocidad: 0% a 100%
Control: Potenciómetro mecánico (incluido)
Protección: Contra polaridad inversa y sobrecorriente
Tamaño del módulo: Aprox. 32 mm x 50 mm x 15 mm
Peso: ~30g
Tipo de motor compatible: Motores DC sin escobillas o con escobillas (según diseño del motor)
Funcionalidades:
Ajuste continuo de velocidad de motores DC
Control preciso y eficiente mediante señal PWM
Bajo consumo de energía, ideal para sistemas alimentados por batería
Minimiza el calentamiento del motor en comparación con otros métodos de regulación
Fácil de instalar e integrar en proyectos de electrónica y robótica
Formas de uso:
Controlar la velocidad de pequeños motores DC
Regular ventiladores o extractores de aire
Ajustar la intensidad de luces LED DC (con precaución)
Automatización de bombas pequeñas
Proyectos con Arduino, robótica y modelismo
Conexión:
Entrada V+ / V-: conectar a fuente de alimentación DC (6V a 28V)
Salida M+ / M-: conectar a motor DC u otro dispositivo
Potenciómetro giratorio: regula la velocidad del motor manualmente
Se recomienda usar fuentes de alimentación estables y verificar la polaridad antes de conectar.
Notas de uso:
Conexión correcta: Asegúrate de conectar correctamente la polaridad de la alimentación. La entrada debe ser una fuente DC entre 6V y 28V. No utilizar corriente alterna (AC).
Capacidad de corriente: Aunque soporta hasta 3A, se recomienda mantenerlo por debajo de 2.5A para mayor vida útil. Para cargas más pesadas, considera añadir disipadores o ventilación activa.
Potenciómetro: Gira lentamente la perilla para aumentar o reducir la velocidad del motor. La respuesta es inmediata y proporcional.
Motor compatible: Este controlador está diseñado para motores de corriente continua (DC), no es compatible con motores AC o servomotores.
Instalación segura: No manipular el módulo con tensión conectada. Realiza todas las conexiones con la fuente de energía apagada.
Protección: El módulo incluye cierta protección contra sobrecorriente y polaridad inversa, pero se recomienda no forzar sus límites para evitar daños permanentes.
Uso recomendado: Ideal para sistemas de robótica, control de movimiento, ventiladores, herramientas eléctricas de bajo voltaje y aplicaciones educativas o experimentales.
