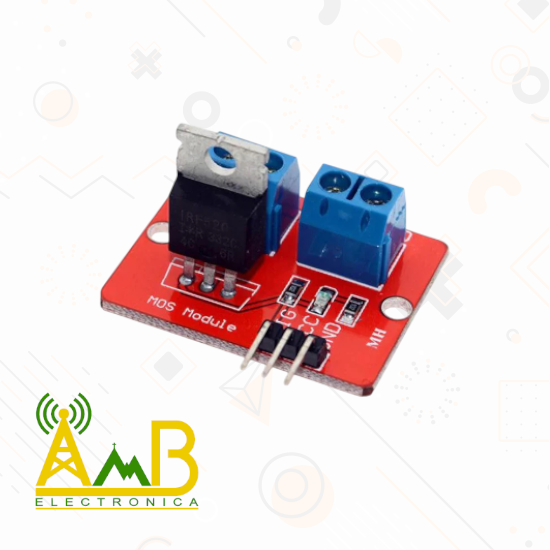

El Módulo Controlador IRF520 MOSFET N 100V 9.2A es una solución compacta y eficiente para controlar cargas de media y alta potencia directamente desde plataformas como Arduino, Raspberry Pi, ESP32 y otros microcontroladores. Ideal para sistemas de automatización, domótica y proyectos electrónicos que requieran el manejo de voltajes y corrientes superiores a lo que puede ofrecer un pin digital directamente.
Características :
MOSFET tipo N: IRF520
Voltaje máximo de drenaje: 100V DC
Corriente continua: hasta 9.2A (con disipación adecuada)
Compatible con PWM: permite controlar la velocidad de motores, intensidad de luces, etc.
Voltaje de control: 3.3V a 5V (compatible con Arduino y otros)
Indicador LED de estado: facilita la visualización del funcionamiento
Montaje fácil: terminales de tornillo para conectar la carga, y pines estándar para conexión al microcontrolador
Formas de uso:
Control de motores DC desde un microcontrolador.
Regulación de velocidad con señal PWM.
Encendido y apagado de tiras LED de alto consumo.
Automatización de bombas o ventiladores.
Domótica o proyectos electrónicos con cargas de potencia moderada.
Conexión:
Entradas (lado microcontrolador):
VCC: 5V o 3.3V según el microcontrolador.
GND: Tierra común con el microcontrolador.
SIG o IN: Señal de control (PWM o ON/OFF) desde el pin digital.
Salidas (lado carga):
V+: Voltaje positivo de la carga (alimentación externa).
V- o OUT: Salida negativa que pasa por el MOSFET.
La carga debe conectarse en el lado positivo del voltaje externo, con la parte negativa a través del IRF520 (drain).
Notas de uso
Voltaje de control: El módulo puede activarse con señales de 3.3V o 5V, por lo que es compatible con la mayoría de microcontroladores como Arduino, ESP8266, ESP32, Raspberry Pi, etc.
Corriente recomendada: Aunque el IRF520 soporta hasta 9.2A, el módulo sin disipador tiene limitaciones térmicas. Para uso seguro y sin disipador, se recomienda mantener la corriente por debajo de 1.5–2A.
No apto para cargas AC: Este módulo está diseñado solo para cargas de corriente continua (DC). No utilizar con electrodomésticos o equipos conectados a 110V/220V AC.
Conexión correcta de la carga: La carga debe conectarse entre la salida del módulo y la fuente positiva de alimentación. El negativo de la fuente de alimentación debe estar conectado al GND del módulo y del microcontrolador.
Evita picos de voltaje: Al controlar cargas inductivas (motores, relés, solenoides), es recomendable usar un diodo flyback externo para proteger el MOSFET de posibles sobrevoltajes.
Pruebas previas: Antes de conectar una carga definitiva, se recomienda hacer pruebas con una carga menor para verificar el correcto funcionamiento del circuito y las conexiones.
Ventilación adecuada: Si vas a usarlo durante largos periodos de tiempo o con corrientes altas, asegúrate de mantener buena ventilación o añadir un disipador térmico al MOSFET.
