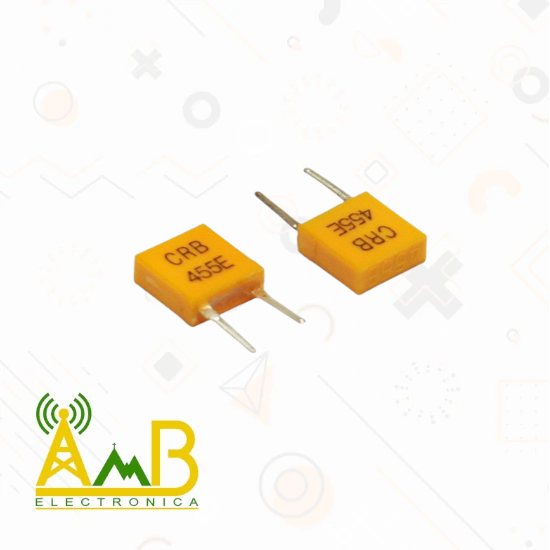

El Cristal 455 kHz es un componente electrónico utilizado para generar una señal de frecuencia estable en circuitos de comunicación y procesamiento de señales. Se emplea comúnmente en radios AM, filtros de frecuencia intermedia y sistemas de transmisión.
Características
- Frecuencia nominal: 455 kHz
- Tolerancia de frecuencia: ±0.3%
- Capacitancia de carga: 285pF ±20%
- Impedancia resonante: ≤ 30 Ohms
- Temperatura de operación: -20°C a 80°C
- Encapsulado: Radial DIP-2 o SMD
- Montaje: A través de agujeros (THT) o superficial (SMD)
Especificación técnica
- Frecuencia: 455 kHz
- Tolerancia: ±0.3%
- Capacitancia de carga: 285pF ±20%
- Impedancia resonante: ≤ 30 Ohms
- Temperatura de operación: -20°C a 80°C
- Encapsulado: DIP-2 / SMD
- Montaje: THT / SMD
Conexión
- Identificar los terminales de conexión en la PCB.
- Soldar el cristal en la posición adecuada.
- Verificar la señal de oscilación con un osciloscopio.
- Comprobar la estabilidad en el circuito de comunicación.
Usos comunes
- Radios AM: Filtro de frecuencia intermedia.
- Sistemas de comunicación: Estabilidad en frecuencias de transmisión.
- Procesamiento de señales: Aplicaciones en dispositivos electrónicos.
- Electrónica de consumo: Uso en equipos de audio y telecomunicaciones.
