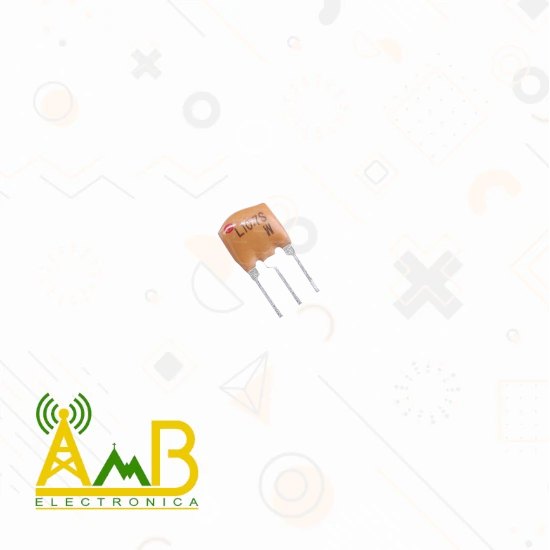

El Cristal L10.7S es un resonador cerámico con una frecuencia central de 10.7MHz, utilizado principalmente en aplicaciones de FM y sistemas de comunicación. Su diseño compacto y de baja pérdida lo hace ideal para filtrado de señales y generación de oscilaciones estables.
Características
- Frecuencia: 10.7MHz
- Número de pines: 3
- Tipo de montaje: Orificio pasante (THT)
- Tolerancia: ±30KHz
- Ancho de banda: 180±40KHz (mínimo), 470KHz (máximo)
- Pérdida de inserción: 3.5±1.5dB
- Impedancia de entrada/salida: 330 Ohms
Especificación técnica
- Tipo: Resonador cerámico de baja pérdida
- Modo de conexión: Terminales de entrada y salida
- Aplicaciones: Filtrado de señales en sistemas de comunicación
- Temperatura de operación: -40°C a +85°C
Conexión
- Identificar la frecuencia y tolerancia del cristal.
- Conectar en el circuito respetando la configuración de pines.
- Verificar la estabilidad de la señal con un osciloscopio.
- Comprobar la respuesta en aplicaciones de FM y control remoto.
Usos comunes
- Sistemas de comunicación FM
- Generadores de señal de reloj para microprocesadores
- Control remoto y mandos a distancia
- Osciladores de onda cuadrada y sinusoidal
