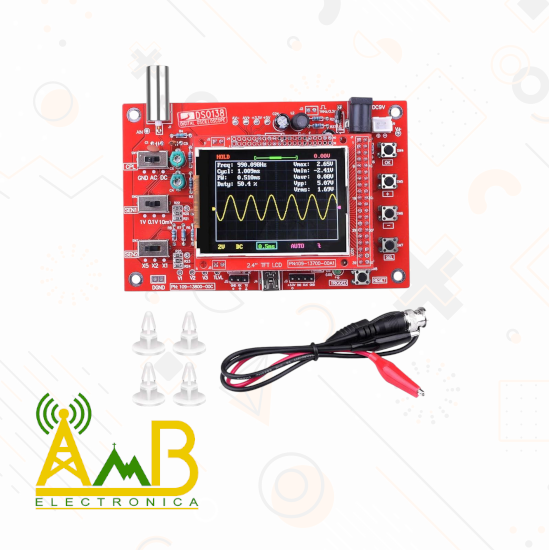

El DSO-138 es un osciloscopio digital de bajo costo en formato kit de armado (DIY), ideal para estudiantes, aficionados a la electrónica y makers. Cuenta con una pantalla TFT a color de 2.4”, una frecuencia de muestreo de 1Msps y un ancho de banda de hasta 200kHz, suficiente para visualizar señales de baja y media frecuencia en proyectos electrónicos.
Este kit ofrece una excelente oportunidad para aprender a soldar y comprender el funcionamiento interno de un osciloscopio. Una vez ensamblado, permite capturar y analizar formas de onda analógicas de forma práctica, visualizando datos como voltaje, tiempo y frecuencia.
Incluye funciones básicas como modo de disparo automático, normal y único (Auto/Norm/Single), medición de valores pico a pico, frecuencia, periodo y voltaje medio. También incorpora una señal de prueba integrada para facilitar la calibración y práctica.
Características :
Modelo: DSO138
Tipo: Osciloscopio digital DIY (requiere ensamblado)
Pantalla: TFT a color de 2.4″ (320×240 píxeles)
Ancho de banda: Hasta 200 kHz
Frecuencia de muestreo: 1 Msps (1 millón de muestras por segundo)
Voltaje de entrada máximo: 50Vpp (protegido por diodos de entrada)
Sensibilidad de entrada: 10 mV/div a 5 V/div
Resolución vertical: 8 bits
Modos de disparo: Auto, Normal, Single
Fuente de alimentación: 9V DC (no incluida)
Mediciones: Vpp, Vavg, frecuencia, ciclo, etc.
Señal de prueba interna: 1kHz / 3.3V (para calibración y pruebas)
Tamaño armado: 117 x 76 mm aprox.
Formas de uso:
Medir y visualizar señales analógicas de baja frecuencia.
Aprender sobre osciloscopios y técnicas de medición electrónica.
Detectar errores en placas electrónicas o señales PWM.
Proyectos educativos y de soldadura electrónica básica.
Ensayos de laboratorio o pruebas de microcontroladores (Arduino, etc).
Conexión:
Entrada de señal mediante conector BNC o pin header.
Alimentación por conector DC (8–12V) o USB (5V con adaptador).
Salida de prueba de onda cuadrada incorporada para calibración.
Pantalla integrada (no necesita conexión a PC).
Notas de uso:
Ensamblaje requerido:
El kit incluye todos los componentes electrónicos, pero requiere habilidades básicas de soldadura. Hay versiones con parte de la placa pre-ensamblada (verifica según variante adquirida).Precaución con voltajes:
No conectar a la red eléctrica ni a señales mayores de 50V. Este equipo es para uso educativo y señales de bajo voltaje únicamente.Alimentación recomendada:
Usa una fuente de 9V DC con conector estándar de centro positivo. No se incluye adaptador.Calibración inicial:
Utiliza la señal de prueba de 1kHz incorporada para ajustar la escala y familiarizarte con su uso.Aplicaciones típicas:
Visualización de señales PWM, osciladores, sensores analógicos
Análisis de circuitos básicos
Experimentación en protoboard
Educación técnica y práctica de soldadura
