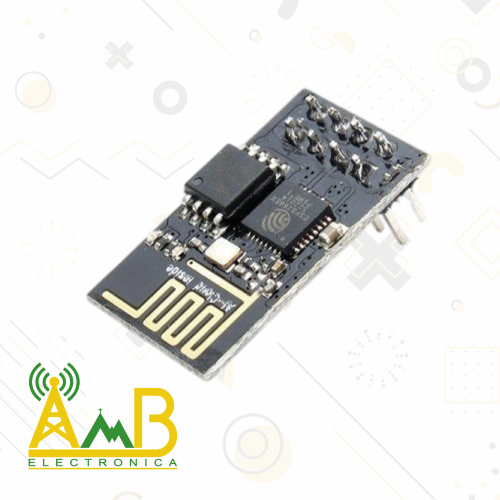

Módulo Wi-Fi compacto basado en el chip ESP8266. Ofrece 2 GPIO, conectividad Wi-Fi 802.11 b/g/n y es ideal para agregar funcionalidad inalámbrica a proyectos existentes.
ESPECIFICACIONES TÉCNICAS
- Voltaje de Alimentación: 3.3V DC
- Voltaje de Entradas/Salidas: 3.3V DC (No soporta 5V)
- CPU: Tensilica Xtensa LX3 (32 bit)
- Frecuencia de Reloj: 80MHz/160MHz
- Instruction RAM: 32KB
- Data RAM: 96KB
- Memoria Flash Externa: 4MB
- Pines Digitales GPIO: 4
- UART: 1
- 802.11 b/g/n
- Wi-Fi Direct (P2P), soft-AP
- Stack de Protocolo TCP/IP integrado
- PLLs, reguladores, DCXO y manejo de poder integrados
- Potencia de salida de +19.5dBm en modo 802.11b
- Corriente de fuga menor a 10uA
- El procesador integrado de 32-bit puede ser utilizado como procesador de aplicación
- A-MPDU & A-MSDU Agregación e intervalo de guarda de 0,4 ms
- Despertar y transmitir paquetes en < 2ms
- Consumo de potencia Standby < 1.0mW (DTIM3)

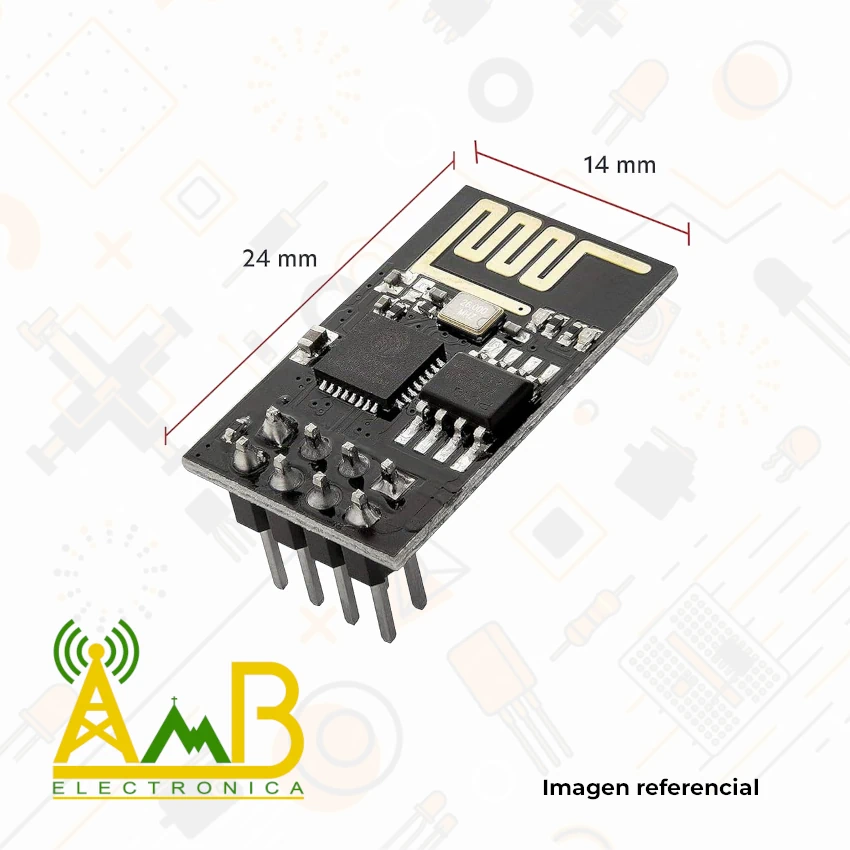

- Dimensiones: 25*15 mm
- Peso: 5 gramos
*Nota: Cualquier voltaje superior a 4.2 V en sus entradas o en el pin de alimentación lo dañara, de igual manera se recomienda colocar un capacitor de 100uF en paralelo con la fuente de alimentación para filtrar los picos de corriente.
CONECTIVIDAD
- SDIO 2.0, SPI, UART
- Empaque QFN de 32-pines
- Integra RF switch, balun, 24dBm PA, DCXO y PMU
- Posee un procesador RISC, memoria en chip e interface para memoria externa
- Procesador MAC/Baseband integrado
- Interface I2S para apliaciones de audio de alta calidad
- Reguladores de voltaje lineales «low-dropout» en chip
- Arquitectura propietaria de generacion de clock «spurious free»
- Módulos WEP, TKIP, AES y WAPI integrados
PINES
- GND es la toma de tierra.
- GPIO2 es una entrada salida de propósito general. Es el pin digital número 2.
- GPIO0 es una entrada salida de propósito general. Es el pin digital número 0.
- RXD es el pin por donde se van a recibir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 3.
- TXD es el pin por donde se van a transmitir los datos del puerto serie. Trabaja a 3,3 V. También se puede utilizar como pin digital GPIO: sería el número 1.
- CH_PD pin para apagar y encender el ESP-01: si lo ponemos a 0 V (LOW) se apaga, y a 3,3 V (HIGH) se enciende.
- RESET pin para resetear el ESP-01: si lo ponemos a 0 V (LOW) se resetea.
- Vcc es por donde alimentamos el ESP-01. Funciona a 3,3 V y admite un máximo de 3,6 V. La corriente suministrada debe ser mayor que 200 mA.
