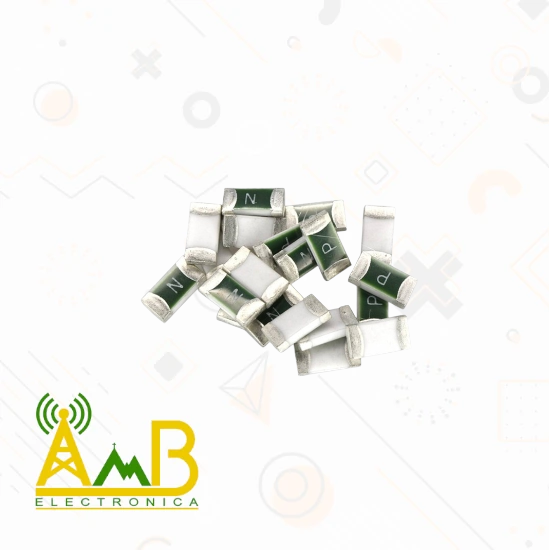

El Fusible SMD 1206 es un componente de protección diseñado para interrumpir el flujo de corriente en caso de sobrecarga o cortocircuito. Su formato SMD (Surface-Mount Device) permite una integración compacta en placas electrónicas, ideal para fuentes de alimentación, dispositivos de telecomunicaciones y circuitos de protección.
Características
- Tipo: Fusible de montaje superficial (SMD).
- Voltaje nominal: Hasta 63VDC.
- Corrientes disponibles: Desde 500mA hasta 25A.
- Tiempo de respuesta: Acción rápida para protección eficiente.
- Encapsulado: Compacto, ideal para aplicaciones de alta densidad.
- Material: Cerámico.
- Aplicaciones: Protección de circuitos electrónicos, fuentes de alimentación y telecomunicaciones.
Especificación técnica
- Tolerancia de corriente: ±10%.
- Resistencia interna: Baja para minimizar pérdidas de energía.
- Temperatura de operación: -40°C a +85°C.
- Dimensiones: Formato 1206 (3.2mm x 1.6mm).
- Montaje: Superficial (SMD), compatible con soldadura reflow.
Códigos F, H, N, P y T en fusibles SMD 1206 de acción rápida:
| Código | Tipo de Protección | Características | Aplicaciones Comunes |
|---|---|---|---|
| F | Fast Acting (Acción rápida) | Interrumpe la corriente de inmediato ante sobrecargas. | Circuitos sensibles, electrónica de precisión |
| H | High Current (Corriente alta) | Maneja corrientes más altas sin comprometer la protección. | Equipos de potencia, sistemas de energía |
| N | Normal Blow (Acción estándar) | Respuesta moderada ante fluctuaciones de corriente. | Electrónica general, protección básica |
| P | Pulse Tolerant (Resistente a pulsos) | Soporta picos de corriente sin activarse. | Dispositivos con cargas inductivas, motores |
| T | Time Delay (Retardo de tiempo) | Permite sobrecargas temporales antes de actuar. | Arranque de motores, sistemas de alto consumo |
Conexión
- Identificar los terminales de conexión en la PCB.
- Soldar el fusible en la posición adecuada.
- Verificar la continuidad antes de energizar el circuito.
- Comprobar la respuesta ante sobrecargas con pruebas de seguridad.
Usos comunes
- Fuentes de alimentación: Protección contra sobrecorriente.
- Sistemas de telecomunicaciones: Seguridad en circuitos de transmisión.
- Electrónica industrial: Protección de dispositivos sensibles.
- Automatización: Seguridad en sistemas de control.
