El fusible térmico 250 V 10 A 113 °C es un dispositivo de seguridad que combina protección térmica y eléctrica, diseñado para abrir el circuito cuando se alcanza una temperatura fija de 113 grados Celsius. Este tipo de fusible no se restablece, y debe reemplazarse una vez que actúa.
Su uso es común en electrodomésticos (cafeteras, hornos, planchas, secadores), fuentes de alimentación, cargadores, y motores eléctricos, donde puede presentarse un aumento excesivo de temperatura por falla interna o uso prolongado.

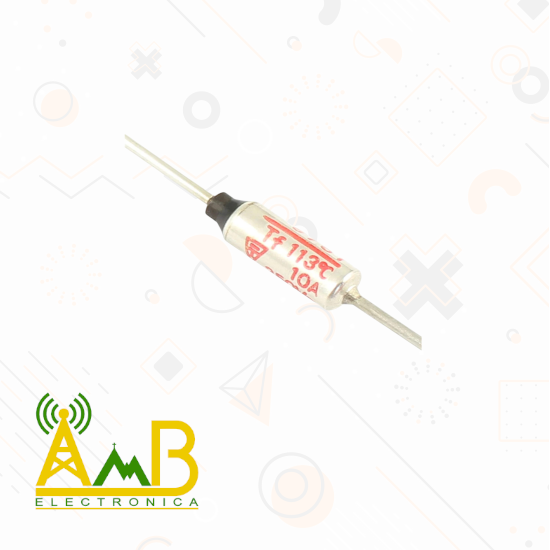

La estructura típica incluye una cápsula cilíndrica metálica con dos terminales axiales, fácil de integrar en placas de circuito o cableados. Internamente, el fusible contiene un material térmico que, al alcanzar la temperatura nominal (113 °C), cambia de estado y abre el contacto, deteniendo la corriente eléctrica.
Características Técnicas:
Voltaje máximo: 250 V AC
Corriente nominal: 10 A
Temperatura de activación: 113 °C ±5 °C
Tipo de acción: De un solo uso (no reiniciable)
Tiempo de respuesta: Rápido al alcanzar la temperatura nominal
Material del cuerpo: Cuerpo metálico (acero o aleación resistente al calor)
Tipo de montaje: Axial, con terminales para soldar o empalmar
Tamaño estándar: ~4 mm x 19 mm (puede variar)
Certificaciones comunes: UL, CSA, VDE, RoHS
Funciones:
Protección contra sobrecalentamiento en aparatos eléctricos y electrónicos
Desconexión térmica antes de daños mayores o incendio
Seguridad adicional frente a fallos en controladores de temperatura
Formas de Uso:
Soldar o conectar en serie con la carga o circuito sensible al calor
Asegurarse de que esté cerca de la fuente de calor que se desea controlar
Verificar que el dispositivo no supere los 10 A de consumo
Si el fusible se activa (se abre), debe ser reemplazado por otro con las mismas especificaciones
Notas de Uso:
Cafeteras, hervidores, planchas y hornos eléctricos
Transformadores y fuentes de alimentación
Baterías recargables o paquetes de celdas
Motores pequeños con posibilidad de sobrecalentamiento
Equipos con control de temperatura defectuoso o de seguridad adicional
Dispositivos portátiles sensibles al calor
Ventajas:
Protección dual: eléctrica y térmica
Compacto y de fácil instalación
Alta confiabilidad y bajo costo
Mejora la seguridad del producto final
Cumple con normativas internacionales de seguridad
