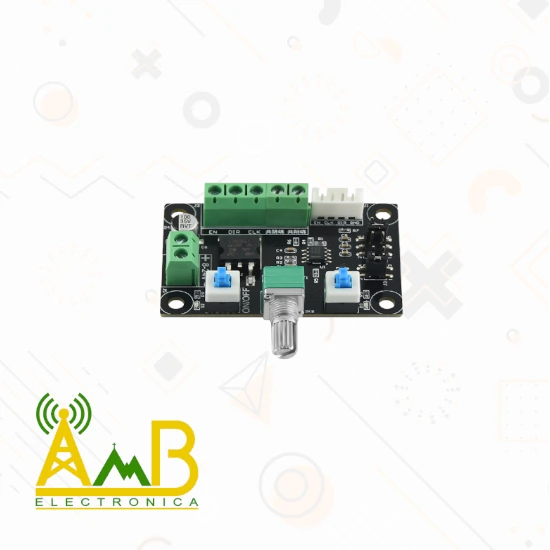

El Generador de Pulsos PWM es un módulo diseñado para controlar la velocidad y dirección de motores paso a paso mediante señales de pulso. Se utiliza en automatización, robótica y sistemas de control, proporcionando una señal precisa para el funcionamiento de los motores.
Características
- Voltaje de operación: 8V – 24V DC
- Frecuencia ajustable: Alta (5.4kHz – 160kHz), Media (540Hz – 16.6kHz), Baja (80Hz – 2.4kHz)
- Modos de señal: PWM y pulso
- Pines de conexión: EN (habilitar/deshabilitar), PUL (señal de pulsos), DIR (dirección de giro)
- Compatibilidad: Drivers de motores paso a paso
- Montaje: PCB con conectores de fácil integración
Especificación técnica
- Voltaje de entrada: 8V – 24V DC
- Frecuencia de pulso: 80Hz – 160kHz
- Modos de operación: PWM y señal de pulso
- Protección: Contra sobrecarga
- Dimensiones: Compactas para integración en sistemas electrónicos
Conexión
- Conectar la alimentación de 8V – 24V DC.
- Conectar el módulo al driver del motor paso a paso.
- Configurar la frecuencia según la aplicación.
- Verificar la dirección y velocidad con señales PWM.
Usos comunes
- Automatización industrial: Control de motores en maquinaria.
- Robótica: Regulación de velocidad en sistemas de movimiento.
- Prototipado: Desarrollo de proyectos con motores paso a paso.
- Electrónica educativa: Aprendizaje de control de motores.
