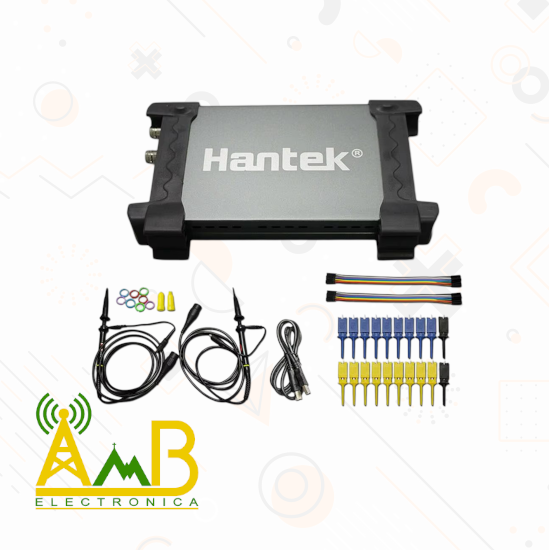

El Hantek 6022BL es un osciloscopio digital portátil de 2 canales con una frecuencia de muestreo de hasta 48MS/s y un ancho de banda de 20MHz, ideal para estudiantes, técnicos, ingenieros electrónicos y desarrolladores de hardware. Lo que hace único a este modelo es que combina un osciloscopio y un analizador lógico en un solo equipo, permitiendo el análisis tanto de señales analógicas como digitales.
Gracias a su conectividad USB, el dispositivo se alimenta directamente desde la computadora, eliminando la necesidad de baterías o fuentes externas. Su interfaz intuitiva en PC permite capturar, analizar y guardar formas de onda con facilidad. Además, soporta funciones como trigger externo, medidas automáticas, visualización en tiempo real y análisis FFT.
Es compatible con Windows 7/8/10/11, y viene con sondas, cable USB y software de análisis incluido. Una solución confiable, económica y versátil para mediciones rápidas de señal en laboratorios, campo o aplicaciones educativas.
Características :
Tipo: Osciloscopio digital USB + Analizador lógico
Canales analógicos: 2 canales
Ancho de banda: 20 MHz
Frecuencia de muestreo: Hasta 48 MSa/s por canal
Resolución vertical: 8 bits
Rango de voltaje de entrada: ±40V (máx. 35 Vpp recomendado)
Sensibilidad vertical: 10 mV/div a 5 V/div
Tiempo base: 5 ns/div a 1000 s/div
Memoria de muestreo: 1M puntos (dependiendo del modo)
Modos de disparo (trigger): Borde, pulso, video
Acoplamiento de entrada: AC, DC, GND
Analizador lógico: 16 canales digitales
Software compatible: Hantek (Windows 7/8/10/11 – 32 y 64 bits)
Conectividad: USB 2.0 (datos y alimentación)
Funciones extra:
Medición automática (frecuencia, período, voltajes, etc.)
Análisis FFT
Exportación de datos
Captura y comparación de señales
Alimentación: Vía USB (5V)
Dimensiones: 190 × 100 × 30 mm aprox.
Peso: 450 g aprox.
Formas de uso:
Visualizar y analizar señales analógicas de sensores, microcontroladores, fuentes de alimentación, etc.
Diagnosticar fallos en circuitos electrónicos o sistemas embebidos.
Capturar señales digitales (TTL/CMOS) gracias al analizador lógico integrado.
Educación y prácticas universitarias en electrónica y telecomunicaciones.
Desarrollo y pruebas de hardware en laboratorios.
Conexión:
Conexión directa por cable USB 2.0 (incluido).
Compatible con sondas estándar 1X/10X.
Se conecta a PC mediante software Hantek (descargable desde la web del fabricante).
No requiere alimentación externa: toma energía desde el mismo puerto USB.
Compatible con sistemas operativos Windows.
Notas de uso:
No excedas los voltajes máximos de entrada especificados para evitar daños.
Utiliza las sondas correctamente configuradas en 1X o 10X según el tipo de señal.
El software debe instalarse con permisos de administrador en algunos equipos.
Evita exponer el equipo a humedad o condiciones extremas.
El analizador lógico requiere instalación de driver adicional en algunos casos.
