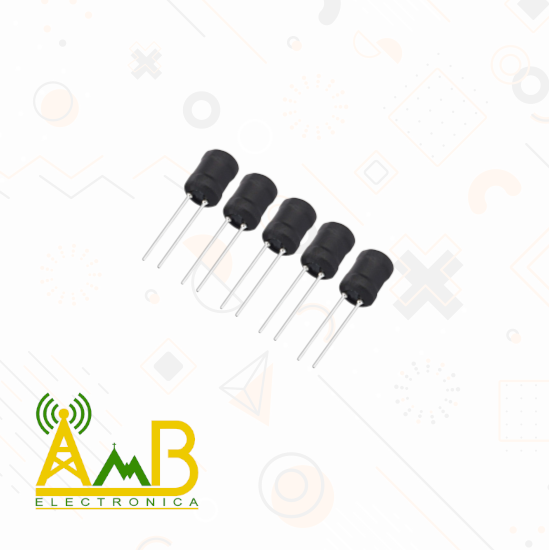

Inductor Tipo Barril 10Uh

El inductor tipo barril 10 μH es un componente pasivo que almacena energía en un campo magnético cuando se somete a corriente eléctrica. Este modelo encapsulado en forma de barril (también conocido como inductor de ferrita axial o bobina tipo bobbin) es compacto, eficiente y diseñado para su uso en circuitos de frecuencia baja a media, especialmente en fuentes de alimentación, filtros LC, etapas de desacoplo, y reducción de ruido electromagnético (EMI).

Este tipo de inductores proporciona una baja resistencia DC (DCR) y una buena estabilidad térmica, siendo ideal para uso en placas electrónicas, proyectos de audio, equipos de comunicación, y dispositivos de consumo.

Características Técnicas:

• Inductancia nominal: 10 μH (microhenrios)

• Tolerancia: ±10% (típica)

• Corriente máxima (Isat): ~0.3 A – 1 A (según modelo)

• Resistencia DC (DCR): ~0.1 – 0.3 Ω

• Tipo: Barril (encapsulado axial)

• Montaje: THT (Through-Hole) – montaje por agujeros

• Núcleo: Ferrita

• Color: Generalmente negro o azul con bandas codificadas

• Temperatura de operación: -40 °C a +85 °C

Funciones:

• Filtrar picos de voltaje o interferencias de alta frecuencia

• Suavizar ondulaciones en fuentes de alimentación

• Proveer retardo de corriente en circuitos

• Formar parte de filtros LC, circuitos resonantes o sintonizados

• Actuar como almacenamiento de energía en fuentes conmutadas (buck, boost)

Formas de Uso:

1. Insertar en placa mediante sus terminales axiales y soldar por la cara opuesta

2. Usar en combinación con capacitores para formar filtros paso bajo o paso alto

3. Ideal para líneas de alimentación en microcontroladores o módulos RF

4. Puede emplearse como choke de entrada o salida en convertidores DC-DC

Aplicaciones Comunes:

• Fuentes switching (SMPS)

• Filtros EMI/RFI

•  Proyectos con Arduino, Raspberry Pi

•  Circuitos de audio o amplificadores

•  Electrónica de consumo y telecomunicaciones

• Etapas de desacoplo de energía en sistemas digitales

Notas de Uso:

• Evita sobrepasar la corriente máxima especificada para evitar saturación del núcleo.

• La inductancia puede variar ligeramente según la frecuencia de operación.

• En aplicaciones de filtrado, combínalo con capacitores cerámicos o electrolíticos.

• Revisa la codificación por bandas de color para verificar el valor antes de soldar.

• Se recomienda evitar montarlo cerca de componentes sensibles al campo magnético.
