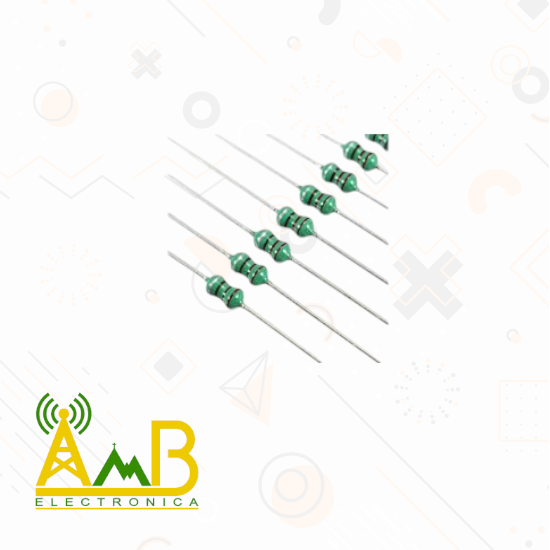

Los Inductores 1W 0510 son componentes pasivos fundamentales en la electrónica moderna, diseñados específicamente para aplicaciones donde se requiere almacenamiento de energía, filtrado de señales y control de corrientes. Estos inductores están encapsulados en un cuerpo cilíndrico con dimensiones estándar tipo 0510 (5 mm de diámetro x 10 mm de largo), lo que los hace ideales para montajes en placa de circuito impreso (PCB) y prototipos.
Gracias a su capacidad de soportar hasta 1W de potencia, ofrecen un excelente desempeño en una variedad de aplicaciones electrónicas, desde fuentes de alimentación conmutadas y filtros de señal hasta convertidores DC-DC, circuitos de audio, y equipos de telecomunicaciones. Su diseño robusto permite una buena disipación térmica y un funcionamiento estable incluso bajo condiciones de carga prolongadas.
El núcleo de ferrita o polvo de hierro encapsulado minimiza las pérdidas por histéresis y proporciona una inductancia estable, mientras que los terminales metálicos estañados facilitan su soldadura y aseguran un contacto eléctrico confiable. Los inductores 1W 0510 son componentes indispensables en circuitos donde se requiere limitar picos de corriente, eliminar ruido eléctrico o estabilizar señales.
Características
- Tipo de componente: Inductor cilíndrico axial
- Tamaño: 5 mm de diámetro x 10 mm de largo (formato 0510)
- Potencia nominal: 1W
- Inductancia: Varía según el modelo (comúnmente entre 1 µH y 1000 µH)
- Tolerancia: ±10% o ±20%, dependiendo del valor
- Resistencia de DC (DCR): Baja, para minimizar pérdidas
- Material del núcleo: Ferrita o polvo de hierro encapsulado
- Temperatura de operación: -40°C a +85°C
- Montaje: Axial para soldadura en placa
- Compatibilidad: Ideal para circuitos analógicos, digitales y de potencia
- Encapsulado: Resistente al calor y la humedad
Funciones
- Almacenamiento de energía: Permite acumular energía en forma de campo magnético en convertidores y reguladores.
- Filtrado de señales: Suprime interferencias electromagnéticas (EMI) y ruido de alta frecuencia.
- Estabilización de corriente: Reduce fluctuaciones en líneas de alimentación, protegiendo otros componentes sensibles.
- Control de transitorios: Actúa como supresor de picos de corriente en el encendido y apagado de dispositivos.
- Aislamiento de señales: En circuitos de audio y radiofrecuencia, ayuda a separar bandas de frecuencia.
Notas de uso
- Selección de valor: Elegir la inductancia adecuada según la aplicación (ver especificaciones del circuito).
- Disipación térmica: Aunque soporta 1W, se recomienda considerar ventilación o disipadores en entornos de alta carga.
- Evitar saturación: No exceder la corriente máxima admisible para evitar pérdida de inductancia.
- Montaje correcto: Soldar con cuidado los terminales axialmente para asegurar buena conexión sin dañar el encapsulado.
- Compatibilidad con otros componentes: Asegurar que la inductancia y la impedancia no interfieran con capacitores o transistores del circuito.
