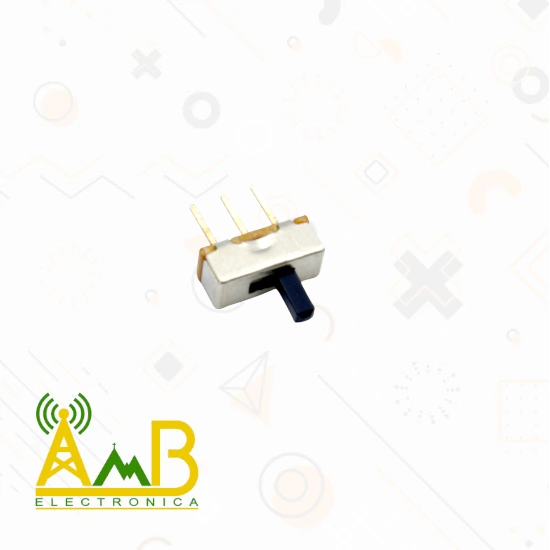

El Mini Interruptor Deslizable SS-12D00G es un interruptor compacto de montaje en PCB, ideal para prototipos y proyectos electrónicos. Su diseño de 2 posiciones SPDT permite la conmutación entre dos estados, siendo ampliamente utilizado en placas de desarrollo y sistemas de control.
Características
- Tipo: Interruptor deslizante SPDT (Unipolar Doble Tiro).
- Número de pines: 3 pines.
- Separación de pines: 2.5mm (compatible con protoboard).
- Voltaje y corriente: 50V DC / 0.3A.
- Material: Plástico y metal.
- Dimensiones: 8mm x 4mm x 3.8mm (sin incluir pines).
- Montaje: Agujeros pasantes (THT).
Especificación técnica
- Tipo de operación: 2 posiciones (ON-ON).
- Resistencia de contacto: ≤ 30mΩ.
- Resistencia de aislamiento: ≥ 100mΩ a 500V DC.
- Durabilidad: Hasta 100,000 ciclos.
- Temperatura de operación: -40°C a 70°C.
Conexión
- Identificar los pines de conexión en la PCB o protoboard.
- Soldar el interruptor en la posición adecuada.
- Verificar la continuidad antes de energizar el sistema.
- Comprobar la respuesta con pruebas de activación.
Usos comunes
- Prototipado: Uso en placas de desarrollo y proyectos DIY.
- Electrónica de consumo: Aplicaciones en dispositivos pequeños.
- Automatización: Activación de funciones en sistemas de control.
- Robótica: Conmutación en circuitos de baja potencia.
