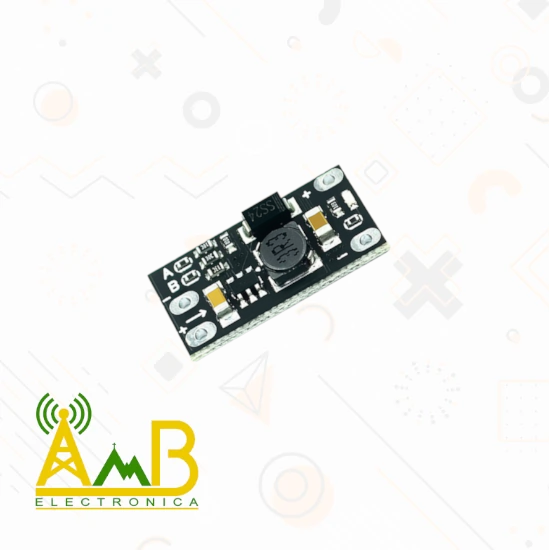

Este módulo elevador de voltaje es un convertidor DC-DC Step-Up tipo Boost, diseñado para elevar voltajes de entrada entre 3.7V y 5V a valores ajustables entre 5V, 8V, 9V y 12V, con una corriente máxima de 0.3A. Su alta eficiencia y tamaño compacto lo hacen ideal para alimentación de sensores, microcontroladores y dispositivos electrónicos de bajo consumo.
Características
- Voltaje de entrada: 3.7V – 5V DC
- Voltaje de salida: 5V, 8V, 9V, 12V (ajustable)
- Corriente máxima: 0.3A (12V), 0.45A (9V), 0.5A (8V), 1A (5V)
- Eficiencia de conversión: Alta (hasta 90%)
- Frecuencia de conmutación: 1.2MHz
- Protección contra sobrecarga: Sí
- Dimensiones: 22mm x 11mm x 3.5mm
Especificación técnica
- Chip: Haitronic HS5325
- Tipo de regulación: Step-Up (Boost)
- Modo de ajuste: Configuración mediante resistencias A y B
- Temperatura de operación: -40°C a 85°C
Conexión
- Conectar la alimentación dentro del rango de voltaje permitido.
- Ajustar el voltaje de salida con la configuración de resistencias.
- Verificar la estabilidad con un multímetro.
- Conectar el módulo al dispositivo electrónico.
Usos comunes
- Microcontroladores: Regulación de voltaje para Arduino, ESP32, Raspberry Pi.
- Automatización: Alimentación de sensores y módulos electrónicos.
- Prototipado: Desarrollo de sistemas de bajo consumo energético.
- Electrónica educativa: Aprendizaje de conversión de voltaje.
