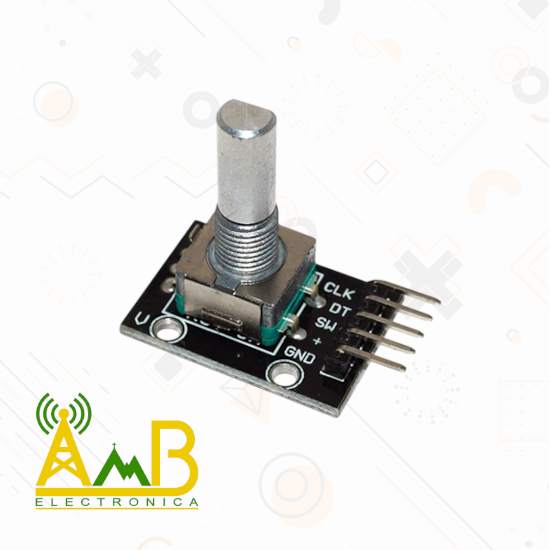

El Módulo Encoder Rotativo es un dispositivo que convierte movimientos rotacionales en señales eléctricas. Es ideal para medir desplazamientos, dirección y posición en proyectos de robótica, control de motores y sistemas interactivos.
Características
- Resolución: 20 pulsos por revolución.
- Rotación continua sin límite.
- Incluye un pulsador integrado para funciones adicionales.
- Compatible con microcontroladores como Arduino y Raspberry Pi.
Especificación técnica
- Voltaje de operación: 5V DC.
- Corriente máxima: 10mA.
- Dimensiones: 32 mm x 19 mm x 30 mm.
- Peso: 10 g.
Conexión
Se conecta mediante pines CLK (pulso de reloj), DT (pulso de dirección), SW (pulsador), VCC (alimentación positiva) y GND (tierra).
Uso y notas de tres formas de uso
- Controlar menús en pantallas LCD para seleccionar funciones.
- Medir desplazamientos y dirección en proyectos de robótica móvil.
- Usar en sistemas de control de velocidad para motores.
