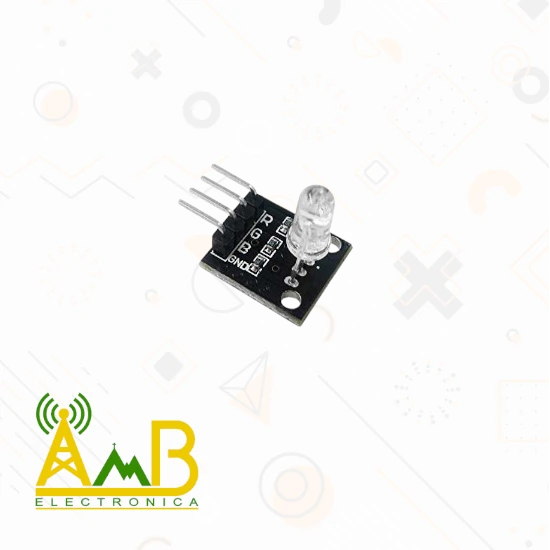

El Módulo LED RGB KY-016 es un componente diseñado para emitir luz de diferentes colores mediante la combinación de los canales rojo, verde y azul (RGB). Es compatible con Arduino, Raspberry Pi y otros microcontroladores, permitiendo el control de iluminación en proyectos electrónicos.
Características
- Voltaje de operación: 3.3V – 5V
- Tipo de LED: RGB de cátodo común
- Diámetro del LED: 5mm
- Resistencias integradas: 150Ω para protección
- Interfaz: 4 pines (R, G, B, GND)
- Modo de control: PWM para ajuste de color
- Dimensiones: 15mm x 19mm
Especificación técnica
- Voltaje de funcionamiento: 3.3V – 5V
- Modulación de color: PWM
- Compatibilidad: Arduino, Raspberry Pi, ESP32
- Temperatura de operación: -40°C a 85°C
Conexión
- Conectar el pin rojo (R) al pin digital del microcontrolador.
- Conectar el pin verde (G) y azul (B) a otros pines digitales.
- Conectar el pin GND a tierra.
- Controlar la intensidad de cada color mediante señales PWM.
Usos comunes
- Iluminación decorativa: Ajuste de colores en proyectos de diseño.
- Indicadores visuales: Señalización en sistemas electrónicos.
- Prototipado: Desarrollo de interfaces interactivas.
- Educación: Aprendizaje de control de iluminación con microcontroladores.
