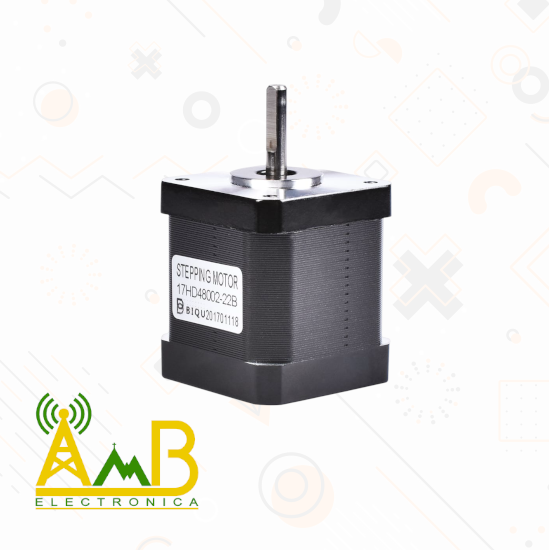

Motor NEMA17 1.7A JK42HS48-1704 (17HD48002H-24B)

El Motor NEMA17 1.7A JK42HS48-1704 (17HD48002H-24B) es un motor paso a paso que pertenece al estándar NEMA17, lo que indica un tamaño de 1.7 x 1.7 pulgadas (42 mm). Este motor se caracteriza por un par motor moderado y un consumo de corriente de 1.7A por fase, lo que lo convierte en una opción ideal para aplicaciones de precisión que no requieren un par extremadamente alto, pero sí un control muy preciso del movimiento.

Este motor es especialmente popular en impresoras 3D, máquinas CNC, y sistemas de automatización de bajo y medio nivel, donde la precisión y la fiabilidad son fundamentales. Gracias a su diseño eficiente y su capacidad para ofrecer movimientos suaves y controlados, se adapta perfectamente a proyectos que requieren posicionamiento exacto sin la necesidad de un alto consumo energético.

Características y especificaciones técnicas

• Ángulo de paso: 1.8° (200 pasos por revolución)​

• Corriente nominal por fase: 1.7 A​

• Resistencia por fase: 1.8 Ω

• Torque de retención: 3.17 kg.cm.

• Inductancia por fase: 3.8 mH ±20%

• Par de retención: 0.59 Nm (84 oz.in)

• Longitud del cuerpo del motor: 48 mm​

• Diámetro del eje: 5 mm​

• Longitud del eje: 20 mm​

• Peso: 380 g

Conexión y compatibilidad

Compatible con controladores de motor paso a paso y sistemas de control PWM. Se recomienda el uso de drivers como A4988 o DRV8825 para un control óptimo.

• Tipo de conexión: Bipolar con 4 cables.​

• Compatibilidad: Adecuado para controladores de motores paso a paso que soporten una corriente de hasta 1.7 A por fase.​

Usos y aplicaciones

• Impresoras 3D: Proporciona movimientos precisos en los ejes X, Y o Z.​

• Fresadoras CNC: Controla el desplazamiento exacto de herramientas de corte.​

• Máquinas de grabado: Permite grabados detallados mediante movimientos controlados.​

• Automatización industrial: Ideal para sistemas que requieren posicionamiento exacto y repetible.​

Notas de uso

• Fuente de alimentación: Utilizar una fuente capaz de suministrar la corriente nominal por fase para garantizar un rendimiento óptimo.​

• Disipación de calor: Es recomendable implementar sistemas de disipación para evitar el sobrecalentamiento durante operaciones prolongadas.​

• Configuración del controlador: Asegúrese de ajustar los parámetros del controlador según las especificaciones del motor para evitar daños y asegurar precisión.
