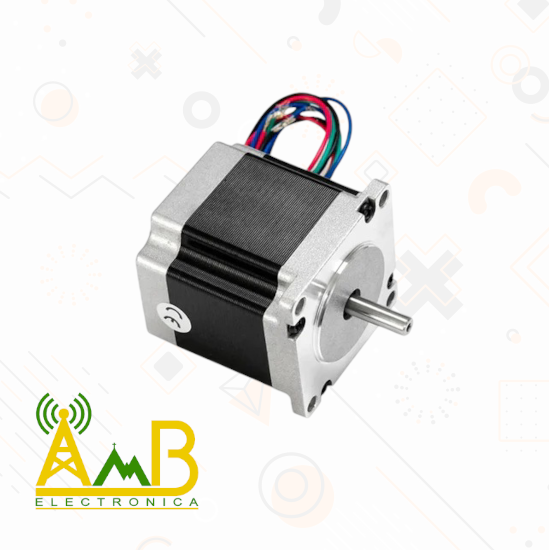

El motor paso a paso Nema23 JK57HM56-2804 es un motor bipolar híbrido de dos fases, comúnmente utilizado en aplicaciones que requieren un control de movimiento preciso. Su tamaño de placa frontal es de 57x57mm (estándar Nema23) y tiene una longitud de cuerpo de 56mm.
Según las especificaciones típicas para este modelo, se puede esperar un ángulo de paso de 1.8 grados (200 pasos por revolución), lo que proporciona una resolución estándar para muchas aplicaciones. La corriente nominal por fase suele ser de 2.8A, lo que contribuye a un holding torque (par de retención) que generalmente se encuentra en el rango de 1.2 Nm a 1.45 Nm (aproximadamente 170 – 205 oz-in). Este nivel de torque lo hace adecuado para aplicaciones que requieren una fuerza considerable sin ser excesivamente grandes.
El JK57HM56-2804 típicamente cuenta con 4 cables, lo que facilita su conexión a la mayoría de los drivers de motor paso a paso bipolares. Su construcción robusta y sus especificaciones lo convierten en una opción popular para máquinas CNC (como fresadoras y routers), impresoras 3D, equipos de automatización, robótica y otras aplicaciones que demandan precisión y repetibilidad en el movimiento.
Características y especificaciones técnicas
Ángulo de paso: 0.9° (400 pasos por revolución)
Longitud del motor: 56 mm
Corriente nominal por fase: 2.8 A
Resistencia por fase: 0.9 Ω
Inductancia por fase: 4.5 mH
Par de retención: 12 kg·cm (1.18 Nm)
Número de cables: 4 (bipolar)
Inercia del rotor: 300 g·cm²
Peso: 700 g
Conexión y compatibilidad
Tipo de conexión: Bipolar con 4 cables.
Compatibilidad: Adecuado para controladores de motores paso a paso que soporten una corriente de hasta 2.8 A por fase.
Usos y aplicaciones
Impresoras 3D: Proporciona movimientos precisos en los ejes X, Y o Z.
Fresadoras CNC: Controla el desplazamiento exacto de herramientas de corte.
Máquinas de grabado: Permite grabados detallados mediante movimientos controlados.
Automatización industrial: Ideal para sistemas que requieren posicionamiento exacto y repetible.
Notas de uso
Fuente de alimentación: Utilizar una fuente capaz de suministrar la corriente nominal por fase para garantizar un rendimiento óptimo.
Disipación de calor: Es recomendable implementar sistemas de disipación para evitar el sobrecalentamiento durante operaciones prolongadas.
Configuración del controlador: Asegúrese de ajustar los parámetros del controlador según las especificaciones del motor para evitar daños y asegurar precisión.
