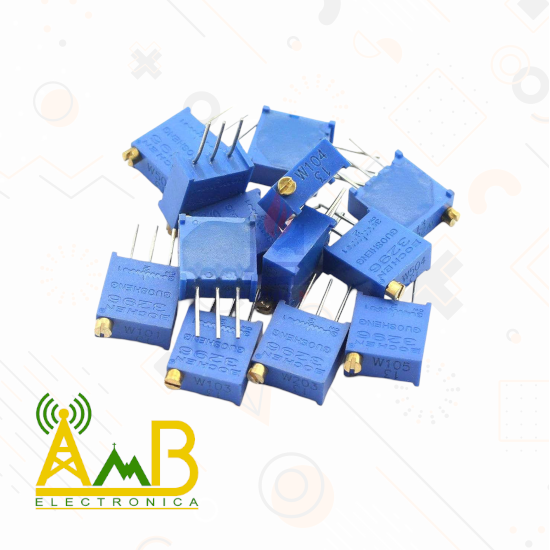

El potenciómetro Trimpot 3296 es un componente multivuelta de precisión, ideal para ajustes finos en circuitos electrónicos. Su diseño compacto y su alta estabilidad lo hacen perfecto para aplicaciones en medición, calibración y control de señal.
Características
- Tipo: Multivuelta (25 vueltas).
- Resistencia: Disponible en valores desde 50Ω hasta 1MΩ.
- Material resistivo: Cermet.
- Montaje: A través de orificio pasante (THT).
- Tolerancia: ±10%.
- Potencia nominal: 500mW.
- Coeficiente de temperatura: ±100 ppm/°C.
- Temperatura de operación: -55°C a 125°C.
Conexión
- Inserta el potenciómetro en la PCB.
- Conecta los terminales a la fuente de señal y salida.
- Ajusta el tornillo superior para modificar la resistencia.
Usos comunes
- Electrónica de precisión: Ajuste de parámetros en circuitos de medición.
- Instrumentación: Calibración de sensores y equipos de control.
- Automatización: Regulación de voltaje en sistemas industriales.
