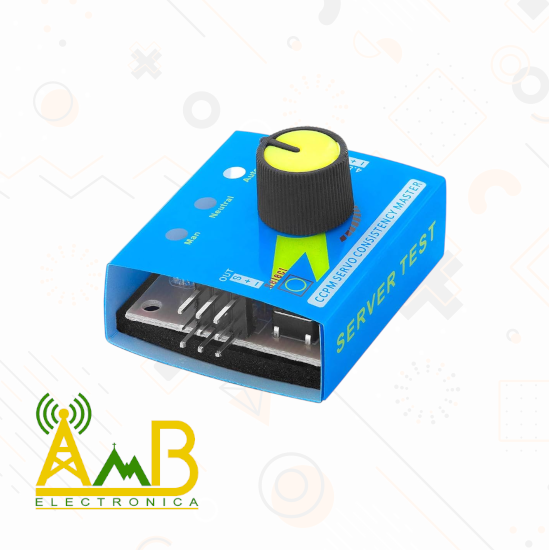

Este Probador de Servomotores de 3 Canales PWM es una herramienta compacta y esencial para testear de manera rápida y precisa servos RC (control remoto) y controladores de velocidad electrónica (ESC). Compatible con servos analógicos y digitales, permite verificar funcionamiento, respuesta y alineación sin necesidad de un controlador o microcontrolador adicional.
Incluye tres modos de prueba:
Manual: Control de posición mediante potenciómetro.
Automático: Movimiento continuo entre extremos.
Neutro: Posicionamiento en el centro (90°) para calibraciones.
Gracias a sus 3 salidas simultáneas, puedes probar hasta 3 servos o ESC a la vez, ideal para técnicos, hobbistas y aficionados al modelismo RC, robótica o drones.
Características principales:
3 canales independientes: permite probar hasta 3 servos o ESCs al mismo tiempo.
3 modos de prueba:
Manual: controla la posición del servo con una perilla (potenciómetro).
Neutro (Center): posiciona el servo en el punto medio (1.5 ms).
Automático: mueve el servo de un extremo al otro continuamente.
Señal de salida PWM: entre 1 ms y 2 ms (estándar RC).
Compatibilidad: funciona con servos analógicos y digitales, y con ESCs de motor brushless.
Indicadores LED integrados: para saber si el dispositivo está encendido y en funcionamiento.
Alimentación: 4.8V a 6V DC (usualmente mediante una batería o BEC de receptor RC).
Tamaño compacto y ligero: fácil de transportar y usar en campo o taller.
Formas de uso:
Pruebas rápidas de servo motores en proyectos RC o Arduino.
Verificación de ESC para motores brushless.
Alineación inicial de servos antes de montar en el chasis.
Calibración y centrado preciso en sistemas robóticos o de automatización.
Uso educativo para aprender cómo funciona el PWM en motores.
Conexión:
Entrada de alimentación (DC 4.8–6V) a través de conector estándar servo (puede alimentarse desde una fuente BEC o batería LiPo).
3 salidas PWM independientes para conectar servos o ESC (pueden operar simultáneamente).
Potenciómetro incorporado para control en modo manual.
Botón de selección de modos (Manual, Auto, Neutro).
No alimentar con más de 6V. Usa fuentes estables para evitar dañar los servos o el probador.
Notas de uso
Alimentación recomendada: Usa una batería de 5V-6V (como un pack de 4 pilas AA o un BEC de receptor RC). No exceder los 6V.
Evita sobrecargas: No conectar servos de alto torque que consuman más corriente de la que la fuente puede proveer. Utiliza una fuente adecuada.
Modo Manual: Gira lentamente el potenciómetro para observar el movimiento progresivo del servo o la respuesta del ESC.
Modo Automático: Ideal para pruebas de movimiento repetido, como en simulaciones de funcionamiento continuo o test de ciclos.
Modo Neutro: Útil para centrar servos antes del montaje en modelos RC o brazos robóticos.
Prueba de ESCs: Conecta el ESC al canal deseado, selecciona el modo manual o automático, y asegúrate de que el ESC esté conectado a su fuente de alimentación adecuada.
Uso sin programación: No se requiere microcontrolador, ideal para diagnósticos rápidos o ajustes en el campo.
