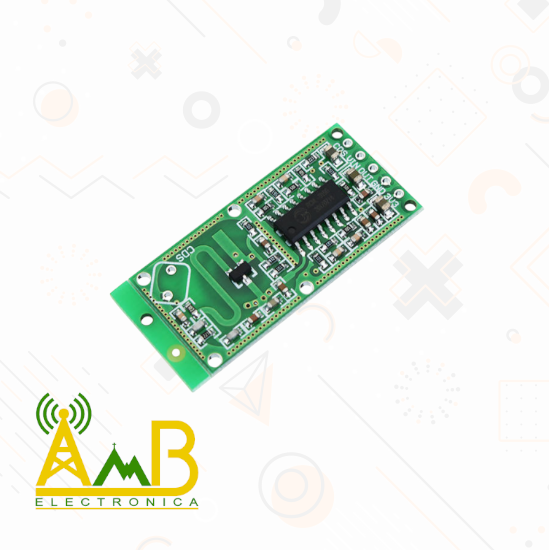

El RCWL-0516 es un módulo de sensor de movimiento por microondas que utiliza tecnología de radar de ondas electromagnéticas para detectar objetos en movimiento en su campo de acción. A diferencia de los sensores PIR tradicionales, que responden al calor corporal, el RCWL-0516 es sensible a la velocidad y la distancia de los objetos, funcionando de manera efectiva incluso a través de superficies delgadas como vidrio, plástico o madera, sin depender de la temperatura ambiental.
Este sensor es ideal para aplicaciones de seguridad, automatización de luces, sistemas de alarma, puertas automáticas, detección de ocupación y dispositivos IoT. Su tecnología basada en el efecto Doppler lo hace extremadamente rápido y preciso, con un tiempo de respuesta de apenas unos milisegundos, y un alcance típico de 5 a 7 metros, dependiendo del entorno.
El módulo incluye un oscilador de alta frecuencia y un mezclador que genera señales en el rango de 3.2 GHz a 3.8 GHz, que al reflejarse en un objeto en movimiento, producen un cambio en la frecuencia recibida, permitiendo al sensor detectar cambios en la distancia y velocidad del objeto. Además, tiene un diseño compacto y de bajo costo, con una salida digital simple que facilita su integración con microcontroladores como Arduino, ESP32 o Raspberry Pi.
Características:
- Modelo: RCWL-0516
- Voltaje de operación: 4V – 28V DC
- Rango de detección: 5 a 7 metros
- Frecuencia de operación: 3.2 GHz a 3.8 GHz
- Tiempo de respuesta: < 1 ms
- Ángulo de detección: Aprox. 360° horizontal, 180° vertical
- Consumo de corriente: ~3 mA en reposo
- Salida digital: Señal alta (3.3V) cuando se detecta movimiento
- Temperatura de operación: -20°C a 80°C
- Tamaño compacto: Aprox. 3.2 x 1.8 cm
Funciones Principales:
- Detección de Movimiento: Detecta objetos en movimiento en su rango de acción.
- Penetración de Materiales: Funciona a través de paredes delgadas, plásticos y vidrios.
- Automatización de Iluminación: Ideal para sistemas de encendido automático de luces.
- Sistemas de Seguridad: Utilizado en alarmas y detectores de intrusos.
- Sensibilidad Ajustable: Permite modificar el rango y duración del pulso de salida.
Notas de Uso:
- Monta el sensor en un lugar despejado para maximizar el rango de detección.
- Evita colocar el sensor cerca de superficies metálicas para reducir interferencias.
- Puede ser afectado por interferencias electromagnéticas fuertes, considera el blindaje si es necesario.
- Ajusta la resistencia externa para modificar el tiempo de pulso según las necesidades del proyecto.
- Considera el uso de condensadores de desacoplo para mejorar la estabilidad eléctrica.
Advertencias:
- No exceder el voltaje máximo de operación para evitar daños permanentes.
- Evitar exponer a humedad excesiva o temperaturas extremas.
- Manipular con cuidado para no dañar los componentes electrónicos sensibles.
- Asegúrate de que no haya movimientos no deseados cerca del sensor para evitar falsas alarmas.
