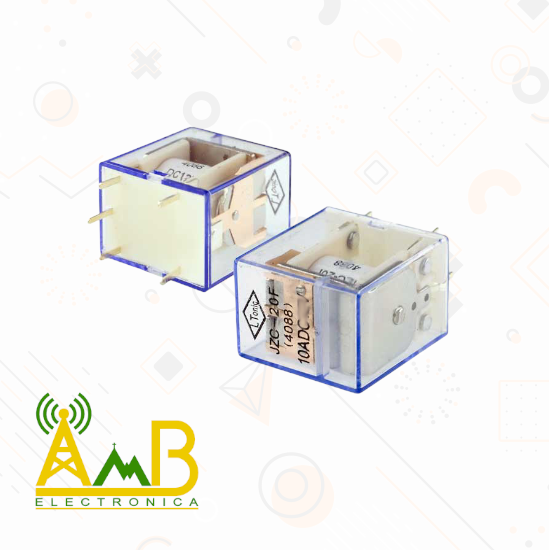

El Relay 12V 10A con carcasa transparente es un dispositivo electromecánico diseñado para controlar circuitos de potencia a través de una señal de bajo voltaje. Gracias a su estructura de plástico transparente, permite visualizar su funcionamiento interno, facilitando diagnósticos y demostraciones.
Opera con una señal de 12 V DC en la bobina, y es capaz de conmutar hasta 10 A a 250 V AC o 30 V DC, lo que lo hace apto para múltiples aplicaciones como control de iluminación, motores, automatización, domótica, alarmas, y sistemas electrónicos en general.
Cuenta con 5 terminales tipo pin para montaje en PCB. Su diseño robusto y confiable garantiza un funcionamiento estable en entornos domésticos o industriales ligeros.
Características Técnicas:
Tipo de relay: Electromecánico SPDT (Single Pole Double Throw) o DPDT (varía por modelo)
Tensión de bobina: 12 V DC
Corriente nominal de contacto: 10 A
Tensión máxima de conmutación:
250 V AC
30 V DC
Configuración de pines: 5 pines (2 bobina, 1 común, 1 NC, 1 NO)
Material de la carcasa: Plástico transparente
Tipo de montaje: En placa (PCB)
Resistencia de bobina: ~360 ohmios (varía según modelo)
Indicador LED: Algunos modelos pueden incluirlo
Aislamiento entre bobina y contactos: ≥1500 V AC
Funciones:
Aislar y controlar circuitos de potencia desde señales de bajo voltaje
Permitir la automatización de procesos eléctricos
Habilitar control remoto de dispositivos eléctricos
Usado como interruptor automático en sistemas electrónicos y eléctricos
Formas de Uso:
Alimentar la bobina con 12 V DC (respetando polaridad si aplica)
Conectar el dispositivo que deseas controlar entre el COM y el NO (o NC)
Cuando se activa la bobina, el contacto se mueve y cambia de NC a NO
Úsalo con microcontroladores, relés de estado sólido, temporizadores, etc.
Aplicaciones Comunes:
Domótica y automatización del hogar
Control de iluminación
Activación de motores, bombas, electroimanes
Alarmas y sistemas de seguridad
Control desde microcontroladores (Arduino, PIC, ESP32)
Proyectos de enseñanza o demostración (por su carcasa visible)
Ventajas:
Carcasa transparente: permite observar su operación
Compacto y fácil de montar
Alta capacidad de conmutación (10 A)
Aislación segura entre bobina y contactos
Compatible con sistemas de control digital
